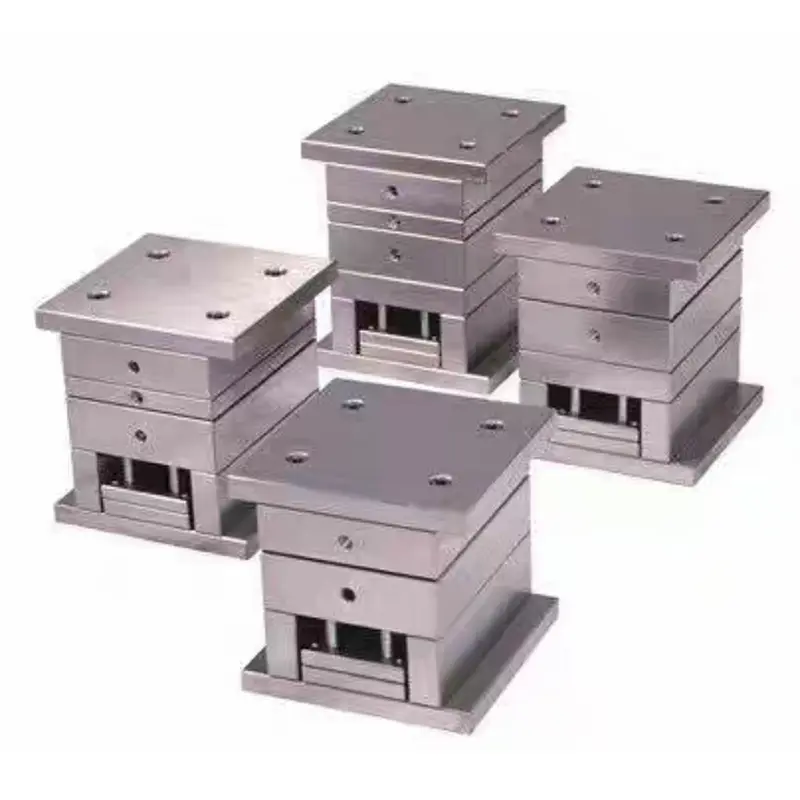

Қытайдағы кәсіби өндірушінің теңшелген стандартты дәлдік негіздері

СИКАИДАСтандартты Precision Қалып негіздері қалыптау өндірісінде кеңінен қолданылатын негізгі технологиялық жабдық болып табылады. Қалыптың «қаңқасы» ретінде олар қалыптау компоненттерін, бағыттаушы механизмдерді және шығару жүйелерін бекіту және қолдау үшін қолданылады. Қытайдағы өз зауыты бар кәсіби өндіруші ретінде SIKAIDA үнемді стандартты дәлдік қалыптар негіздерін қамтамасыз етуге және сенімді жеткізуші ретінде жаһандық тұтынушылардың әртүрлі қажеттіліктерін қанағаттандыруға ұмтылады.

БұлСтандартты дәлдіктегі қалыптар негіздеріЭкономикалық артықшылықтарды, жан-жақтылықты және жылдам жеткізуді біріктіретін әдеттегі төзімділік стандарттарын (өлшемдік төзімділік ±0,1~1мм, тегістік ≤0,02мм/м) қабылдайды. Олар бекітілген қалыптың негізі тақтасы және қозғалатын қалып табақшасы сияқты стандартталған компоненттерден тұрады. Төменде егжей-тегжейлі классификация берілген.

Қалып түрі бойынша жіктелуі

1. Инъекциялық қалып негіздері

- Екі пластинадан тұратын қалып негізі (бір бөлетін бет): SIKAIDA-ның ең көп қолданылатын стандартты дәлдік инъекциялық қалып негізі. Оның қарапайым құрылымы, арзан құны және жылдам жеткізілуі күнделікті қажетті снарядтар, тұрмыстық техника бөлшектері және пластик ойыншықтар сияқты инъекциялық құйылған өнімдердің көпшілігіне жарамды. Жалғыз бөлетін беттің дизайны өңдеу және жинау процесін жеңілдетеді, өндіріс тиімділігін арттырады.

- Үш пластиналы матрица жинағы (тар қақпа): Екі пластиналы матрица жинағымен салыстырғанда ол итергіш пластинаны қосады, нәтижесінде құрылым сәл күрделірек, бірақ әмбебаптығы жоғары. Қақпаны автоматты түрде алып тастауды қажет ететін шағын дәлдіктегі бөлшектер үшін қолайлы (мысалы, шағын пластик бөлшектер және дәл күнделікті қажеттіліктер). Қосарлы бөлу беті өнім бетінің сапасын қамтамасыз ете отырып, қақпа мен өнімді автоматты түрде бөлуге мүмкіндік береді.

2. Штамптау штампы жинақтары

- Артқы бағыттағы тіреуіш штамптау қалып жинағы: қолмен жұмыс істеуге жарамды, оңай беру үшін кең жұмыс бетін ұсынады. Негізінен бекіткіштер, ас үй бұйымдары және аппараттық құралдар сияқты шағын және орташа өлшемді штампталған бөлшектер үшін қолданылады. Бұл SIKAIDA стандартты өнім желісіндегі ең жиі қолданылатын штамптаушы қалыптардың бірі.

- Орталық бағыттаушы тірек штамптау қалып жинағы: бағыттаушы механизм орталықтың екі жағында орналасқан, артқы бағыттаушы тірек түрімен салыстырғанда жоғары бағыттау дәлдігін қамтамасыз етеді. Жоғары бағыттау дәлдігін қажет ететін штампталған бөлшектер үшін қолайлы (мысалы, дәл аппараттық бөлшектер және орташа өлшемдері бар шағын мөрленген бөлшектер).

Құрылымдық құрамы бойынша жіктеледі

СИКАИДАS стандартты дәлме-дәл қалыптар негіздері стандартталған құрылымдық дизайнды қолданады, барлық компоненттері жаппай шығарылады. Бұл өндіріс шығындарын азайта отырып, өнімнің тұрақты сапасын қамтамасыз етеді. Стандартты конфигурация нақты анықталған функциялары мен тығыз интеграциясы бар төрт негізгі жүйеден тұрады.

1. Үлгілер сериясы

Қалып негізінің негізгі құрамдас бөліктері, соның ішінде панель, бекітілген шаблон (A пластина), жылжымалы үлгі (B тақтасы) және төртбұрышты темір (C пластина) барлығы 45 # жоғары сапалы көміртекті құрылымдық болаттан немесе төмен легирленген болаттан жасалған. Термиялық өңдеуден кейін қаттылық 240~270HB жетеді, бұл тамаша кешенді механикалық қасиеттер мен өңдеуге қабілеттілікті қамтамасыз етеді. Маңызды шаблондар өнімділігі мен үнемділігін теңестіретін алдын ала шыңдалған P20 болаттан жасалуы мүмкін.

2. Бағыттау жүйесі

Ең алдымен, 0,02~0,04 мм саңылаулары бар сырғымалы бағыттағышты пайдаланатын бағыттаушы тіректер мен бағыттаушы гильзаларды қамтиды. Бағыттауыш тірек пен бағыттаушы жең саңылаулары H7 дәлдігімен өңделеді, бұл икемді және кептеліссіз қозғалысты қамтамасыз етеді. Бұл қалыптарды ашу және жабу бойынша нақты нұсқаулар береді және қалып негізінің негізгі дәлдігін қамтамасыз ету үшін өте маңызды.

3. Шығару жүйесі

Қалпына келтіру штангасынан және шығару бағыттаушы түйреуіштерден/жеңдерден тұратын бұл жүйе қалыпталған өнімді қалып қуысынан шығарады. Стандартталған дизайн өнімнің деформациясы мен зақымдалуын болдырмайтын тұрақты және сенімді лақтыруды қамтамасыз етеді және әртүрлі өнім түрлерінің шығару талаптарына бейімделеді.

4. Бекіту және орналастыру жүйесі

Қалыппен жұмыс істеу кезінде жалпы құрылымдық тұрақтылықты қамтамасыз ететін қалып негізінің құрамдастарын бекіту үшін жоғары берік болттар мен орналасу түйреуіштерін қамтиды. Бекіткіштер мен орналастыру түйреуіштерін стандартты таңдау жақсы өзара алмасуды қамтамасыз етеді және болашақта техникалық қызмет көрсету мен ауыстыруды жеңілдетеді.

СИКАИДА-ның әртүрлі стандартты дәлдіктегі қалыптар негіздері тұтынушыларға өнім түріне, дәлдік талаптарына және нарық аймағына негізделген қолайлы үлгілерді таңдауға мүмкіндік беретін нақты анықталған қолдану шекараларына ие. Барлық SIKAIDA стандартты дәлме-дәл қалыптау негіздері 100 000-нан 500 000 циклге дейін қалыптау мерзіміне ие, бұл кең ауқымды өнеркәсіптік өндірістің қажеттіліктерін қанағаттандырады және тұтынушылар үшін тиімді өндірісті қолдайды.

Қытайдағы кәсіби өндіруші және жеткізуші ретінде SIKAIDA стандартты сипаттамалардың мол қорын қамтамасыз етіп қана қоймайды, сонымен қатар стандартты емес теңшеу қызметтерін де жүзеге асырады. Біз әртүрлі салалардың жеке қажеттіліктерін қанағаттандыру үшін тұтынушы сызбалары негізінде қайталама қалып негіздерін жасай аламыз.
