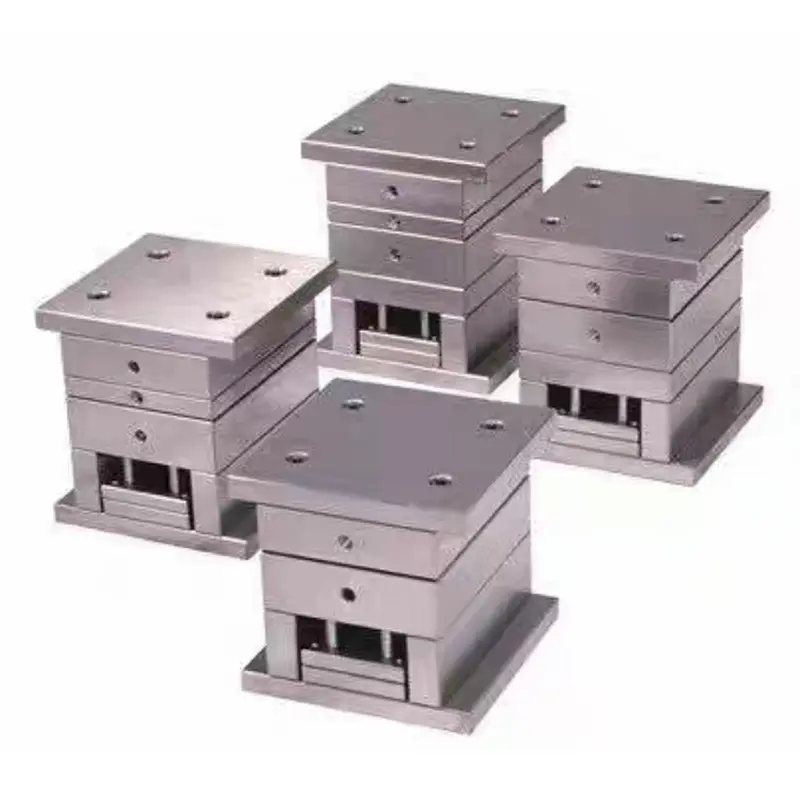

Ультра жоғары дәлдіктегі шағын қақпалы қалып негізі

SIKAIDA ультра жоғары дәлдіктегі шағын қақпалы қалып негізі электроника, автомобиль, медицина және оптика салаларында құнды компоненттерді өндіруге жарамды үш пластиналы инъекциялық қалыптарға арналған. Ол дәнекерлеу сызықтары немесе шөгу белгілерінсіз жоғары сапалы, дәйекті қалыптауға қол жеткізу үшін жоғары қаттылықты, микрон деңгейіндегі позицияны, тұрақты температураны бақылауды және автоматтандырылған шығару технологиясын біріктіреді. Қалып негізі көп нүктелі инъекцияға және балқыма ағынын дәл бақылауға мүмкіндік беретін, ақаусыз өнімдерді қамтамасыз ететін және оны жоғары деңгейлі өндірісте негізгі жабдыққа айналдыратын бірегей ине клапан тәрізді ыстық жүгіргіш дизайнын пайдаланады.

Негізгі техникалық мүмкіндіктер

1. Жоғары дәлдіктегі бағыттау жүйесі

Ультра жоғары дәлдіктегі шағын қақпалы қалып негізі жоғары дәлдіктегі роликті бағыттауыштарды және сызықты сырғытпаларды пайдаланады, олар дәлме-дәл жерге бағыттаушы төлкелермен біріктіріліп, қалыптың тегіс ашылуы мен жабылуын және жоғары қайталану мүмкіндігін қамтамасыз етеді. Кеңістік 0,01 мм шегінде бақыланады, бұл бағыттаушы саңылаудан туындаған жарқыл мен бұралу ақауларын тиімді жояды.

2. Температураны басқарудың интеллектуалды жүйесі

Көп нүктелі температура сенсорлары мен интеллектуалды басқару модулін біріктіре отырып, қалып температурасының дәлдігі ±1℃ шегінде бақыланады. Температураны тәуелсіз аймақтық бақылау өнімнің әртүрлі бөліктері үшін температураны дәл реттеуге мүмкіндік береді, балқыма ағынын оңтайландырады және қалдық кернеуді азайтады.

3. Ине клапанының ыстық жүгіргіш жүйесі

Жоғары дәлдіктегі ине клапанының ыстық жүгіргіш жүйесін қолдана отырып, ол көп нүктелі инъекцияға және дәйекті басқаруға мүмкіндік береді. Ине клапанының ашылуына жауап беру уақыты ≤0,1 секундты құрайды, бұл балқыманың кері ағуын және тігуді тиімді болдырмайды, мөлдірлігі жоғары және сыртқы түріне қатаң талаптары бар өнімдерге жарамды.

4. Қаттылығы жоғары құрылымдық дизайн

Ультра жоғары дәлдіктегі шағын қақпалы қалып негізі жоғары берік легірленген болатты пайдаланады, кернеуді жеңілдететін күйдіруден өтеді және жақсартылған дизайн үшін оңтайландырылған қабырға орналасуы мен соңғы элементтер талдауын қамтиды. Бұл жоғары қысымды айдау кезінде минималды деформацияға, қысу күшін біркелкі бөлуге және қалыптың қызмет ету мерзімін ұзартуға әкеледі.

5. Автоматтандырылған шығару жүйесі

Дәл синхронды шығару механизмімен жабдықталған, шығару жылдамдығы мен инсульт дәл реттеледі. Өздігінен майланатын бағыттағыштар тегіс, кептеліссіз шығаруды, біркелкі құйма күшін қамтамасыз етеді және өнімнің деформациясы мен зақымдану қаупін азайтады.

Өнім қолданбалары:

1. Электроника және коммуникациялар: ұялы телефон жақтаулары, қосқыштар, жылытқыштар

2. Автомобиль өнеркәсібі: сенсорлар, бақылау тақталары, жарықтандыру компоненттері

3. Медициналық құралдар: Шприцтер, қан бөлгіштер, диагностикалық жабдықтар

4. Оптикалық компоненттер: линзалар, сүзгілер, дисплей тақталары

Өндірістік процесс:

1. Дизайнды талдау және модельдеу

Moldflow және ANSYS сияқты кәсіби CAE бағдарламалық жасақтамасын пайдалану арқылы қалыптау тәуекелдерін болжау және жүгіргіш пен салқындату жүйесінің орналасуын оңтайландыру үшін қалып ағыны, құрылымдық беріктік және термодинамикалық талдаулар орындалады.

2. Дәл өңдеу

- Дөрекі өңдеу: Үлкен CNC фрезерлік станоктары өңдеуге мүмкіндік қалдырып, анықтамалық беттер мен контурларды өңдейді.

- Термиялық өңдеу: негізгі компоненттер материалдың тұрақтылығы мен механикалық қасиеттерін қамтамасыз ету үшін шынықтыру және кернеуді жеңілдететін күйдіруден өтеді.

- Аяқтау өңдеу: Жоғары жылдамдықты CNC өңдеу Ra 0,8 мкм бетінің кедір-бұдырлығы бар жоғары дәлдіктегі беттерге қол жеткізеді.

- Беттік өңдеу: Негізгі біріктірілген беттер тегіс және тозуға төзімді қозғалатын бөлшектерді қамтамасыз ету үшін дәл тегістеуден және жылтыратудан өтеді.

3. Құрастыру және жөндеу

- Құрамдас жинақ бекіткіштің алдын ала жүктелуін басқару үшін айналдыру моментінің кілттерін пайдаланады.

- Гидравликалық, температураны бақылау және шығару жүйелерін тәуелсіз жөндеу қалыпты жұмысты қамтамасыз етеді.

- T0 сынақ қалыптау процесс параметрлерін оңтайландырады және өнім стандарттарға сәйкес келгенше қалыпты жөндейді.

Даму тенденциялары

1. Интелектуалды интеграция

Жабдықтардың өзара байланысына, деректерді жинауға және процестің өзін-өзі оңтайландыруына қол жеткізу үшін IoT және AI технологияларын терең біріктіреді. Болжалды техникалық қызмет көрсету және аномалия дабылдарын қолдайды, ультра жоғары дәлдіктегі шағын қақпалы қалып негізінің өндіріс тиімділігі мен өнім тұрақтылығын жақсартады.

2. Микрокөбік шығару технологиясын қолдану

Аса критикалық сұйықтықты айдау жүйесімен біріктірілген ол жеңілдетуге және бет сапасын жақсартуға қол жеткізеді, қалың қабырғалы өнімдердегі шөгу мәселесін шешеді және материалды пайдалануды 30% -дан астамға азайтады.

3. Сандық Twin қолданбасы

Виртуалды қалып жүйесі процесс параметрлерін оңтайландыру және виртуалды ортадағы сәтсіздіктерді болжау, сынақ қалыптау санын азайту және әзірлеу циклін қысқарту үшін салынған.

4. Additive Manufacturing Integration

Металл 3D басып шығару технологиясы күрделі салқындатқыш су арналарын және ыстық жүгіргіштерді өндіруге, дәстүрлі өңдеу шектеулерінен өтуге, салқындату тиімділігін арттыруға, өндірістік циклды қысқартуға және энергия тұтынуды азайтуға қолданылады.

Жиі қойылатын сұрақтар

1-сұрақ: Ультра жоғары дәлдіктегі шағын қақпалы қалып негізі негізінен инъекциялық қалыптаудың қандай түрлеріне жарамды?

A1: Шағын қақпалы қалыптардың негіздері, әсіресе электрондық қосқыштар, оптикалық линзалар және медициналық құрылғы корпустары сияқты сыртқы түрі қатаң талаптары бар жоғары дәлдіктегі пластикалық бөлшектерді қалыптау үшін қолайлы. Олар дәнекерлеу сызығын, шөгу белгілерін және жоғары бет сапасын қажет етпейтін өнімдерге әсіресе қолайлы.

2-сұрақ: Шағын қақпалы қалып негізін пайдаланған кезде өндіріс циклі қандай?

A2: Шағын қақпалы қалып негізін әзірлеу циклі өнімнің күрделілігі мен дәлдік талаптарына байланысты әдетте 4-8 аптаны құрайды. Бастапқы инвестиция неғұрлым жоғары болса да, оның жоғары өндірістік тиімділігі мен жоғары өнім сапасы айтарлықтай ұзақ мерзімді экономикалық тиімділікке әкеледі.

3-сұрақ: Дәстүрлі қалыптармен салыстырғанда жұқа құйма негіздердің артықшылықтары қандай?

A3: Дәстүрлі қалыптармен салыстырғанда, жұқа қақпалы қалыптар негіздері өнімнің жоғары дәлдігі, жақсы бет сапасы, жоғары өндіріс тиімділігі және автоматтандырудың жоғары дәрежесі сияқты артықшылықтарды ұсынады. Ине клапанының ыстық жүгіргіш жүйесі өнімнің ақауларын тиімді болдырмайды, өңдеуден кейінгі қадамдарды азайтады және материалды пайдалануды жақсартады, бұл оны әсіресе жоғары көлемді, жоғары сапалы өндіріс қажеттіліктеріне қолайлы етеді.
