Өткір көзқараспен және нақты нұсқаулармен біз қалыптардың сапалы қорғаныс желісін бекітеміз.

Қалып өндірісі саласында дәлдік компанияның күшін өлшеудің алтын стандарты болып табылады. Әр қалып пен әрбір бөліктің микрометр деңгейіндегі рұқсаттарға сай болуын қамтамасыз ететін температураны тұрақты өлшеу камераларында жасырылған дәл осы «өнеркәсіптік көздер» болып табылады. Жақында сынақ орталығы технологиялық жаңартудың жаңа кезеңін аяқтады және халықаралық озық сынақ жабдықтарының сериясын енгізу компанияның қалып өндірісінің бүкіл процесінде сапаны бақылау мүмкіндіктерінде жаңа деңгейге көтерілгенін көрсетеді.

Толық масштабты өлшеу мүмкіндіктерін қамтамасыз ететін жетілдірілген жабдық

Температуралық және ылғалдылықпен басқарылатын үш координатты өлшеу бөлмесіне кіруСИКАИДА, бірнешежоғары дәлдіктегі өлшеуіш машиналартыныш жұмыс істейді. Бұл қалыптарды зауыттан шығар алдында соңғы бақылау пункті ғана емес, сонымен қатар бүкіл зерттеу және әзірлеу, өңдеу және құрастыру процесінен өтетін «сапа төрешісі».

Өте жоғары дәлдіктегі үш координатты өлшеуіш машина: Цех ең жоғары рұқсат етілген индикация қатесі [арнайы дәлдік, мысалы: 1,8 + L/300 мкм] жеткен жоғары дәлдіктегі порталдық типті үш координатты өлшеуіш машинасымен жабдықталған. KQ5152 артқы панелі және есіктің ішкі панелі сияқты үлкен жабын пішіндері үшін бұл жабдықты бір рет басу арқылы бағдарламалауға болады, ол жүздеген негізгі нүктелерді өлшеуді автоматты түрде аяқтайды және түрлі-түсті ауытқуларды салыстыру бұлт картасын жасайды, бұл жай көзге көрінбейтін микроскопиялық қателерді жасыру мүмкін емес етеді.

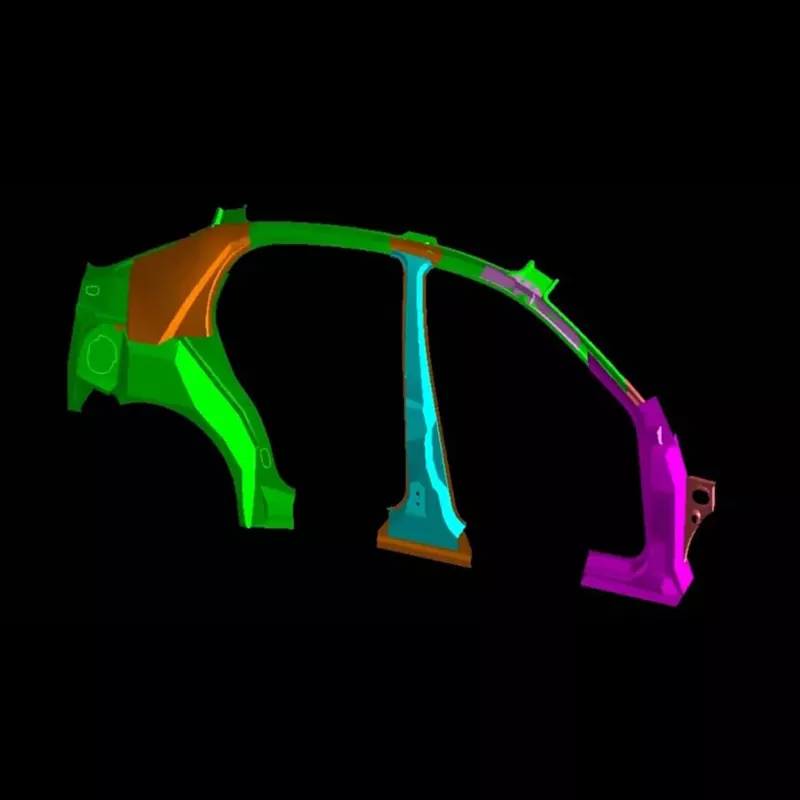

Портативті лазерлік трекер: Көліктің бүйірлік панельдері мен жалпы есік жақтаулары сияқты ауқымды модульдер үшін, сондай-ақ қалыптарды орнында құрастыру процесі кезінде кеңістіктегі орынды анықтау үшін анықтау орталығы портативті лазерлік трекермен жабдықталған. Ол құрастыру орнындағы үлкен қалыптардың параллелизмін, перпендикулярлығын және жабылу аралығын нақты уақыт режимінде өлшеуге мүмкіндік беретін, құрастыру және жөндеу циклін айтарлықтай қысқартып, «жылжымалы сызғыш» сияқты жұмыс істейді.

Көк жарықпен 3D сканерлеу жүйесі: Күрделі беттер мен терең қуыстарды анықтауда дәстүрлі контакт негізіндегі өлшеуде көбінесе соқыр аймақтар болады. Байланыссыз көк жарықты сканерлеу жүйесін енгізу арқылы инспекциялық персонал бірнеше минут ішінде қалып бетінің миллиондаған нүктелік бұлт деректерін ала алады, күрделі еркін пішінді беттердің толық өлшемді және жылдам «физикалық сараптамасына» қол жеткізе алады. Ол әсіресе артқы қанаттар сияқты терең созылған бөліктердің кері серпілу компенсация әсерін тексеру үшін қолайлы.

Сандар арқылы анықтау деректері бүкіл өндіріс процесінде жүреді.

Аппараттық құрал – бұл негіз, ал бағдарламалық құрал – жан. Біздің анықтау жабдығымыз жеке құралдар ғана емес; олар сандық сапа менеджменті жүйесі арқылы өзара байланысты интеллектуалды анықтау экожүйесін құрайды.

Машина ішіндегі өлшеу және тұйық циклдік кері байланыс: Кейбір жоғары дәлдіктегі өңдеу орталықтары станок ішіндегі өлшеуіш бастармен жабдықталған. Дөрекі өңдеуден кейін жабдық станок ішінде өлшеуді автоматты түрде орындайды және нақты өлшеу деректеріне сүйене отырып, нақты уақыт режимінде ұсақ өңдеу үшін өңдеу жолын өтейді, «өңдеу – өлшеу – түзету» тұйық циклді басқаруға қол жеткізеді, осылайша ақаулы өнімдерді басынан бастап азайтады.

Түзетуге арналған деректер бұлты диаграммасы: үш координатты өлшеу нәтижелері енді жай деректер кестесі емес. Анықтау жүйесі автоматты түрде жасалған 3D хроматограмма пішіннің қай аймағы қалыңырақ (қызыл түспен) және қай аймақ жұқа (көк түспен) екенін көрнекі түрде көрсете алады. Осының негізінде слесарь-техник мақсатты реттеу мен жөндеуді жүргізеді, эмпирикалық «соқыр реттеуді» деректерге негізделген «дәл реттеуге» түрлендіреді.

Өмірлік циклді бақылау: Әрбір өндірілген қалып үшін эксклюзивті сандық өлшеу файлы бар. Құйма дайындамасын бастапқы тексеруден бастап, өңдеу сатысындағы маңызды өлшемді бақылауға дейін және соңғы тексеру кезіндегі соңғы толық өлшемді есепке дейін барлық деректер жүйелі түрде жазылады, бұл сапаның толық өмірлік циклін бақылауға мүмкіндік береді.
