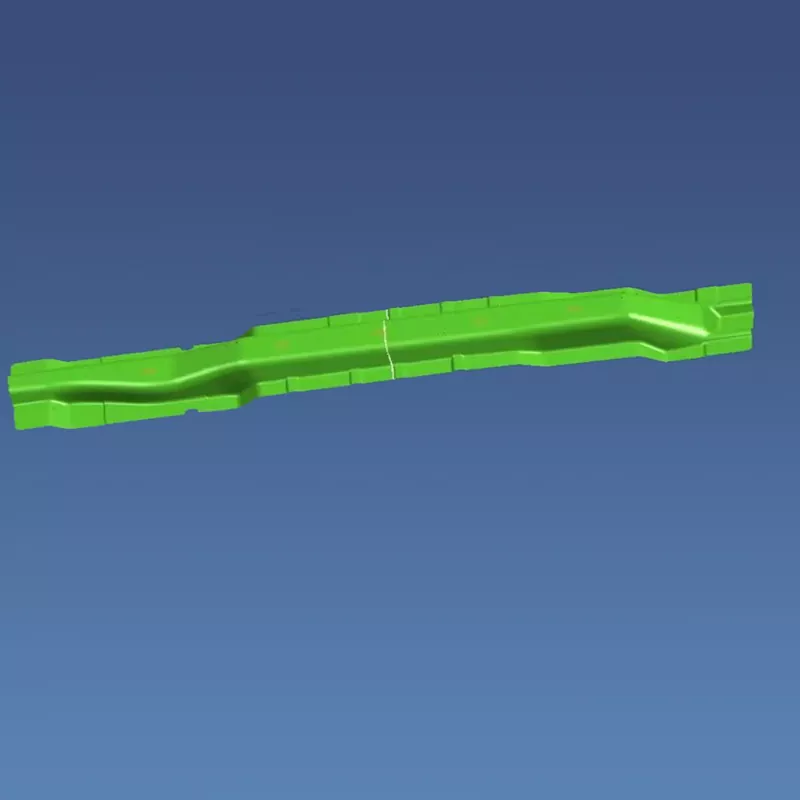

Автомобильді күшейтетін арқалық штамптау қалыптары

SIKAIDA автомобиль арматурасын штамптау штампылары - металл қаңылтырдан арматуралық арқалықтарды штамптау үшін қолданылатын үлкен, жоғары дәлдіктегі қалыптар. Негізгі өнім ретінде олардың дизайны мен өндірісі көптеген салалардағы озық технологияларды біріктіре отырып, автокөлік қауіпсіздігі мен жеңіл салмақ талаптарына жауап береді. Біздің фабрика матрицалардың халықаралық стандарттарға сәйкес келуін және жоғары өнімді бөлшектерді тұрақты шығаруын қамтамасыз ету үшін озық жабдықтармен және кәсіби командамен жабдықталған.

Өнім мәліметтері

1. Беріктігі жоғары материалды қолдану

Арматуралық арқалықтар көбінесе жоғары берік болат пен алюминий қорытпалары сияқты жеңіл материалдарды пайдаланады. SIKAIDA автомобильді күшейтетін арқалық штамптау қалыптары штампталған бөлшектердің өлшемдік дәлдігі мен механикалық қасиеттерін қамтамасыз ету үшін құрылымдық және технологиялық параметрлерді оңтайландырып, материал қасиеттеріне толығымен бейімделуге арналған.

2. Күрделі беттік және қабырғалық жүйені жобалау

Арматураланған арқалық құрылымы күрделі. SIKAIDA материалдың ағынын дәл бақылау үшін бетінің ғылыми дизайнын пайдаланады, мыжылу және жарықтар сияқты ақауларды болдырмайды, күшейтілген арқалық құрылымының тұрақтылығын қамтамасыз етеді.

3. Дәл қалыптауды бақылау

Арматураланған арқалық штамптау бөліктері ±0,05 мм өлшемдік дәлдікті және тамаша бет сапасын талап етеді. SIKAIDA қалыптары өнімнің дәйектілігін қамтамасыз ету және қатаң сапа талаптарын қанағаттандыру үшін жоғары дәлдіктегі бағыттаушы, дайындама және қалыптау механизмдерімен жабдықталған.

4. Көп станциялы біріктірілген дизайн

SIKAIDA көп станциялы прогрессивті немесе үздіксіз қалып конструкцияларын пайдаланады, бұл өндіріс тиімділігі мен өнімнің тұрақтылығын айтарлықтай жақсарту, тұтынушылардың өндірістік шығындарын азайту үшін бірнеше процестерді біріктіреді.

5. Жетілдірілген майлау және разряд жүйесі

Беріктігі жоғары болатты қалыптастырудағы қиындықтарды шешу үшін SIKAIDA автомобиль арматурасының штамптау қалыптары автоматты майлау және оңтайландырылған ағызу жүйесімен жабдықталған, үйкелісті азайтады, бітелуді болдырмайды, өндіріс тиімділігі мен қалыптың қызмет ету мерзімін арттырады.

Өнім мүмкіндіктері мен қолданбалары

1. Дене құрылымын күшейту: бұралу қаттылығы мен соқтығыс қауіпсіздігін жақсарту үшін есіктің соқтығысуға қарсы арқалықтары және A/B/C тіректері сияқты негізгі аймақтарда қолданылады.

2. Жеңіл шешім: Оңтайландырылған дизайн және жеңіл материалдар, беріктік пен жеңіл салмақ талаптарын теңестіру арқылы бөлшектердің салмағын 15-25% азайтуға қол жеткізеді.

3. Шасси жүйесін күшейту: көлік құралын басқару тұрақтылығы мен беріктігін жақсарту үшін қосалқы жақтау сияқты негізгі шасси құрамдастарында қолданылады.

Өндіріс процесімен таныстыру

1. CAE талдауы және процесті жобалау

SIKAIDA процестерді және қалыптау құрылымдарын алдын ала оңтайландыру, ықтимал проблемаларды болдырмау, ҒЗТКЖ циклін қысқарту және шығындарды азайту үшін қалыптау мүмкіндігін талдау үшін кәсіби бағдарламалық құралды пайдаланады.

2. Қалып дизайны

Ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыс тобы толық 3D дизайны үшін кәсіби бағдарламалық жасақтаманы пайдаланады, ол ұзақ мерзімді қалып тұрақтылығы мен сенімділігін қамтамасыз ету үшін штамптау және қалыптарды тазарту және бос ұстағыш дизайны сияқты негізгі аспектілерге назар аударады.

3. Материалды таңдау

- Қалып негізі: жалпы қаттылықты қамтамасыз ету үшін 45 болат және P20 сияқты жоғары сапалы көміртекті құрылымдық болат.

- Жұмыс бөліктері: Cr12MoV болат немесе цементтелген карбид, тозуға төзімділік пен қызмет ету мерзімін жақсартады.

- Бағыттаушы құрамдас бөліктер: бағыттау дәлдігін қамтамасыз ететін GCr15 мойынтірек болат.

- Серпімді құрамдас бөліктер: 60Si2MnA серіппелі болат, тұрақты материалды престеуді және қалыптауды қамтамасыз етеді.

4. Дәл өңдеу

Дөрекі өңдеу: үлкен жабдықпен өрескел өңдеу, әрлеу өңдеуге 0,2-0,5 мм рұқсат қалдыру.

Өңдеуді аяқтау: жоғары жылдамдықты CNC, сым кесу, EDM және т.б. қолдану, беттің дәлдігін ± 0,01 мм-ге дейін қамтамасыз ету және бетті өңдеуді оңтайландыру.

Беттік өңдеу: азоттау, жабу және т.б. қолдану, зең қаттылығын және тозуға төзімділікті жақсарту, тот басуды болдырмау және қызмет ету мерзімін ұзарту.

5. Құрастыру және жөндеу (T0 сынақ үлгісі)

Кәсіби персонал пішінді жинап, T0 сынақ пішінін жүргізеді, технологиялық параметрлерді қайта-қайта реттейді, бөлшектер сызу талаптарына сәйкес келгенше пішінді өзгертеді және оңтайландырады.

Даму тенденциялары

1. Өте жоғары берік болатты қалыптау технологиясы

Жеңіл салмаққа сұраныстың артуына байланысты SIKAIDA беріктігі 1500 МПа асатын аса жоғары берік болаттарға бейімделген қалып технологиясын әзірледі, қауіпсіздік пен жеңіл қолдауды арттыру үшін ыстық қалыптау сияқты озық процестерді қолданады.

2. Интеллектуалды және цифрлық бақылау

SIKAIDA интеллектуалды технологияны Автомобильді күшейтетін арқалық штамптау қалыптарын өндіруге біріктіреді, нақты уақыттағы бақылауға арналған сенсорларды енгізеді және параметрдің өзін-өзі оңтайландыруы мен виртуалды жөндеуге қол жеткізу үшін цифрлық қос технологияны біріктіреді, ҒЗТКЖ тиімділігін арттырады.

3. Көп материалды қалыптау технологиясы

Болат-алюминий композиттері сияқты жаңа құрылымдар үшін SIKAIDA салмақты одан әрі азайту үшін кешенді көп материалды қалыптауға қол жеткізу үшін арнайы қалыптар мен процестерді әзірледі.

4. Аддитивті өндіріс технологиясының қолданбалары

SIKAIDA күрделі қалып құрылымдарын өндіру, өндіріс циклдерін қысқарту, қалып өнімділігі мен қызмет ету мерзімін жақсарту және тұтынушылардың бәсекеге қабілеттілігін арттыру үшін 3D басып шығару технологиясын қолданады.

Жиі қойылатын сұрақтар

1-сұрақ: Автокөлік арматурасын штамптау үшін әдетте қандай материалдар қолданылады?

A1: Қалып негізі әдетте 45 болат және P20 сияқты жоғары сапалы көміртекті құрылымдық болатты пайдаланады. Жұмыс бөліктері (тескіш және штамптау) әдетте жоғары көміртекті жоғары хромды болатты (мысалы, Cr12MoV), жоғары жылдамдықты болатты немесе цементтелген карбидті пайдаланады. Бағыттаушы компоненттерде жоғары көміртекті хромды болат (мысалы, GCr15), ал серпімді құрамдастарда жоғары сапалы серіппелі болат (мысалы, 60Si2MnA) пайдаланылады. Өндіріс көлемі мен пайдалану талаптарына сәйкес әртүрлі материалдар мен термиялық өңдеу процестерін таңдауға болады.

2-сұрақ: Автомобильді күшейтетін арқалық штамптау қалыптарын өндіру циклі қанша уақытқа созылады?

A2: Автомобильді күшейтетін арқалық штамптау қалыптарының өндірістік циклі бөлшектердің күрделілігі, материалдың қалыптасу мүмкіндігі, техникалық талаптар және өндірістік қуат сияқты факторларға байланысты әдетте 8-15 айды құрайды. Жаңа материалдар мен процестерді пайдаланатын күрделі көп станциялы прогрессивті матрицалар немесе штамптар ұзағырақ даму цикліне ие болады. Оларды әзірлеу көптеген кезеңдерді қамтиды, соның ішінде дизайн, CAE талдауы, дәл өңдеу, термиялық өңдеу, құрастыру және жөндеу, қалып өнімділігі мен өнім сапасын қамтамасыз ету үшін қатаң сапаны бақылауды және қайталанатын сынама қалыптауды оңтайландыруды қажет етеді.
