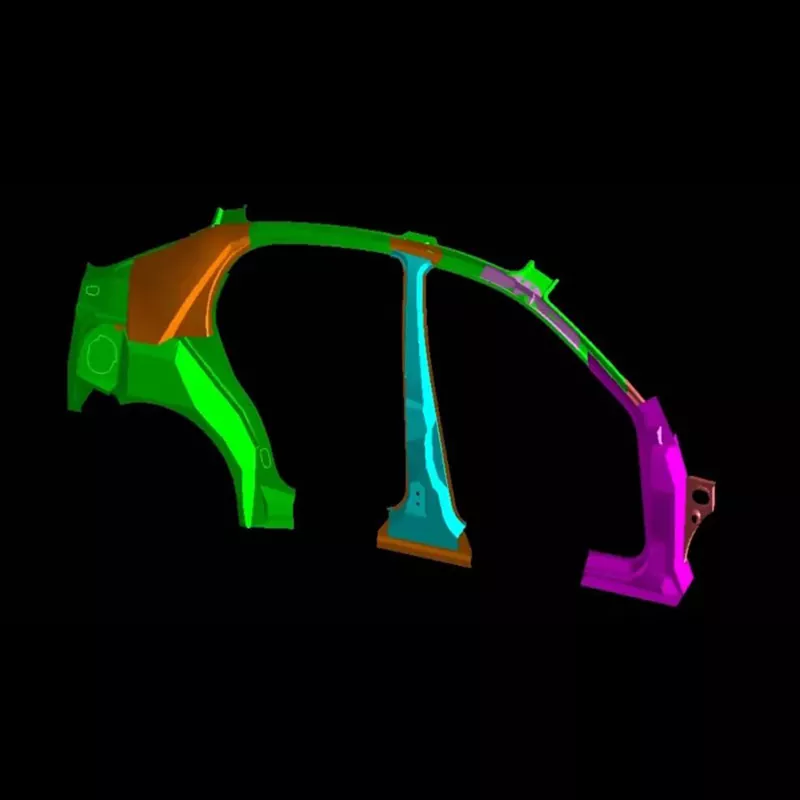

Автокөліктің бүйірлік панелінің ішкі жинағы штамптау штангалары

SIKAIDA автомобильдің бүйірлік панельдерінің ішкі жинағының штамптау қалыптары - металл қаңылтырдан бүйірлік панельдердің ішкі панельдерін штамптау үшін пайдаланылатын үлкен, жоғары дәлдіктегі қалыптау жүйелері. Олар ақ түсті корпустағы негізгі штамптар болып табылады және жеңіл автомобильдер мен коммерциялық көліктер өндірісінде кеңінен қолданылады. Бұл өнім өндірістің тиімділігі мен дәйектілігін қамтамасыз ететін бүйірлік панельдің ішкі панелін бір бөлікті қалыптауға қол жеткізу үшін бірнеше штамптау процестерін біріктіреді. Жетілдірілген жабдықтары мен кәсіби командасы бар Қытайдағы фабрикамыз тұрақты және жоғары сапалы матрица өндірісіне кепілдік береді.

Өнімнің егжей-тегжейлі мүмкіндіктері

1. Ірі және күрделі құрылым

Бүйірлік панельдің ішкі панелі өлшемі бойынша үлкен (ұзындығы 800 мм-ден астам және ені 600 мм-ден астам) және көптеген мүмкіндіктерді қалыптастыруды қажет ететін күрделі пішінге ие. SIKAIDA автомобильдің бүйірлік панелінің ішкі жинағының штамптау қалыптары үлкен беттік дәлдікпен, бірнеше еркін пішінді беттермен және ұтымды құрылымдық дизайнмен ерекшеленеді, бұл үлкен қаңылтырды штамптау кезінде күштің біркелкі таралу мәселесін шешеді.

2. Жоғары дәлдік пен жоғары сапа талаптары

Сыртқы бөлік ретінде бүйірлік панельдің ішкі панелінде сызаттар, әжімдер және басқа ақаулар болмауы керек. SIKAIDA жоғары сапалы өндіріс талаптарына жауап беретін Ra0,4μm немесе одан жоғары бетінің кедір-бұдырлығына қол жеткізе отырып, қалып дәлдігін қатаң бақылайды.

3. Көп процессті интеграция

Автокөліктің бүйірлік панелінің ішкі жинағының штамптау қалыптары біріктірілген көп станциялы дизайнды қабылдайды, бұл бір операцияда терең сызу және кесу сияқты бірнеше процестерді аяқтауға, тиімділікті арттыруға мүмкіндік береді. Зияткерлік өндіріске қол жеткізу үшін қажет болған жағдайда автоматтандырылған тасымалдау және онлайн тексеру функцияларын қосуға болады.

4. Дәл бағыттаушы және теңгерім жүйесі

Дәл бағыттаушы, теңестіру және қысым жүйесімен жабдықталған ол қаңылтыр металды штамптау кезінде күштің біркелкі таралуын қамтамасыз етеді, өнімнің ақауларын болдырмайды және кірістілік жылдамдығын арттырады.

5. Арнайы құрылымдық жобалау

Сегменттелген матрицаны және тез өзгеретін қалып құрылымын пайдалана отырып, ол жоғары берік болат және алюминий қорытпалары сияқты жаңа материалдармен үйлесімді, қалыптау мәселелерін шешеді және оның қолдану ауқымын кеңейтеді.

Өнімнің негізгі мүмкіндіктері

1. Жоғары қаттылық: беріктігі жоғары материалдарды пайдалану жоғары тоннажды штамптау кезінде тұрақтылықты қамтамасыз етеді және қызмет ету мерзімін ұзартады.

2. Дәлдік бағыттау: Жоғары дәлдіктегі бағыттаушы тірек пен бағыттаушы жең жүйесі штамптау орнын анықтауды және өнімнің дәлдігін қамтамасыз етеді.

3. Интеллектуалды бақылау: Біріктірілген сенсорлар нақты уақыттағы бақылауды және болжамды техникалық қызмет көрсетуді қамтамасыз етеді.

4. Қалыпты жылдам өзгерту: Модульдік дизайн қалыптарды ауыстыру уақытын қысқартады және көп сортты өндіріске бейімделеді.

Қолдану сценарийлері

Автокөлік бүйірлік панелінің ішкі жинағының штамптау қалыптары негізінен жеңіл автомобильдер мен коммерциялық көліктердің корпусын өндіруде қолданылады, олар ақ түсті корпусқа арналған негізгі қалып ретінде қызмет етеді және отандық және халықаралық тұтынушылармен танылады. Кәсіби жеткізуші ретінде SICAIDA әртүрлі көлік үлгілерінің қажеттіліктерін қанағаттандыру үшін теңшелген шешімдерді ұсына алады.

Өндірістік процесс

1. Өнімді талдау және процесті жобалау

Қалыптауға қабілеттілікті талдау және процесті жобалау үшін кәсіби бағдарламалық құралды пайдалана отырып, ол ықтимал проблемаларды болжайды және шешеді.

2. Қалып дизайны

UG және CATIA сияқты толық 3D дизайн бағдарламалық құралын пайдалана отырып, қалып дәлдігі мен ұтымдылығын қамтамасыз ету үшін мұқият бөлшектер нақтыланады.

3. Материалды таңдау

Автокөліктің бүйірлік панелінің ішкі жинағы штамптау қалыптарының қаңқасы жоғары берік шойыннан немесе дәнекерленген болат тақталардан жасалған. Негізгі құрамдас бөліктер қалып сапасына кепілдік беру үшін жоғары тозуға төзімді және жоғары сығылуға төзімді аспаптық болатты пайдаланады.

4. Дәл өңдеу

Дөрекі өңдеу, ұсақ өңдеу, арнайы өңдеу және қолмен жылтырату пішіннің дәлдігі мен сыртқы түрін қамтамасыз етеді.

5. Құрастыру және жөндеу (T0 сынамалы қалыптау)

Құрастырудан кейін қалып машинада сыналады және үлгі біліктілікке жеткенше процесс параметрлері реттеледі және оңтайландырылады.

Даму тенденциялары:

1. Ультра-үлкен біріктірілген қалыптау: біріктірілген бүйірлік панельдің ішкі панельдерінің трендіне бейімделе отырып, бір қалып жинағының салмағы 200 тоннадан асуы мүмкін.

2. Жаңа материалды қолдануға бейімделу: Оңтайландырылған дизайн және материал таңдау автомобильдердің жеңіл және жоғары беріктік талаптарына сәйкес келетін жаңа материалдардың қалыптау сипаттамаларына бейімделеді.

3. Зияткерлік өндіріс және цифрландыру: Кірістірілген сенсорлар сандық қос технологиямен біріктірілген нақты уақыттағы бақылауды қамтамасыз етеді, әзірлеу циклін қысқартады және шығындарды азайтады.

4. Additive Manufacturing (3D Printing) қолданбалары

Автокөліктің бүйірлік панелінің ішкі жинағының штамптау қалыптары күрделі құрылымдарды жасау, өндіріс тиімділігі мен өнім сапасын арттыру үшін 3D басып шығару технологиясын пайдаланады.

Жиі қойылатын сұрақтар

1-сұрақ: Көліктің бүйірлік панелінің ішкі жинағының штамптау қалыптарында әдетте қандай материалдар қолданылады?

A1: Қалып негізі әдетте жоғары берік шойын (HT300, иілгіш шойын сияқты) немесе дәнекерленген болат пластина құрылымдарын пайдаланады. Қуыстар мен өзектер сияқты негізгі құрамдас бөліктер жоғары тозуға төзімділік пен жоғары қысу беріктігін қамтамасыз ететін жоғары көміртекті, жоғары хромды аспаптық болатты (мысалы, Cr12MoV, DC53 және т.б.) пайдаланады.

2-сұрақ: Автомобильдің бүйірлік панелінің ішкі жинағы штамптау қалыптарын өндіру циклі қанша уақытқа созылады?

A2: Автокөліктің бүйірлік панелінің ішкі жинағының штамптау қалыптары технологияның, тәжірибенің және шеберліктің шыңы болып табылады. Олар механикалық дизайнды, материалтануды, пластикалық механиканы және дәл өндірісті біріктіреді. Олардың даму циклі ұзақ (әдетте 8-15 ай) және қымбат (миллионнан ондаған миллион юаньға дейін жетеді), бұл оларды қалыпты компанияның жан-жақты күшін өлшеудің негізгі эталоны етеді. Автокөлік корпустары жеңіл, жоғары берік және интеллектуалды конструкцияларға қарай дамыған сайын, олардың қалыптарына қойылатын техникалық талаптар көтеріле береді.
