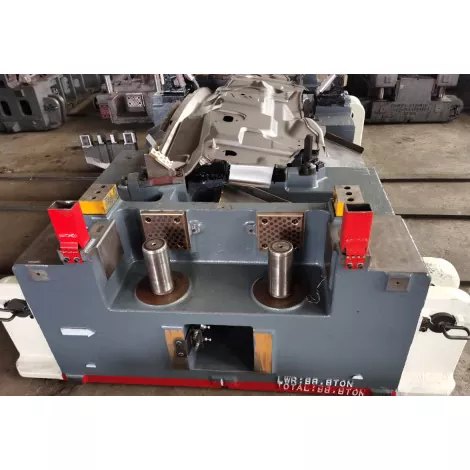

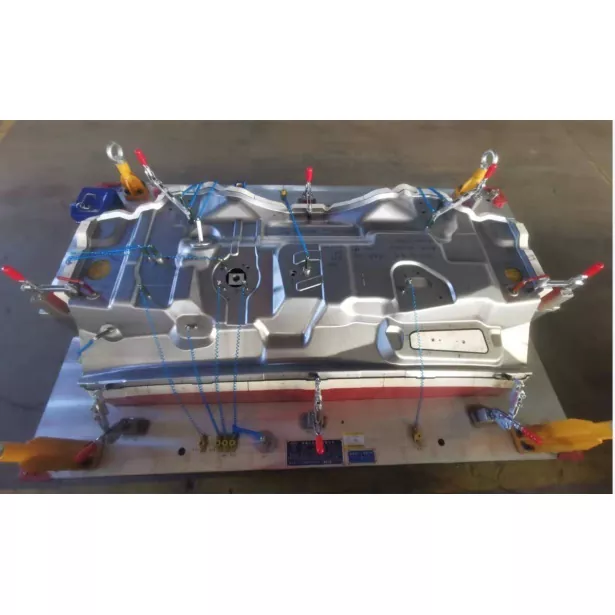

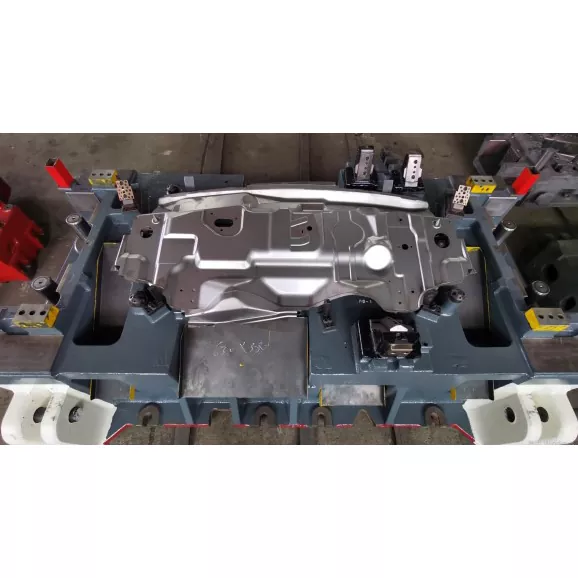

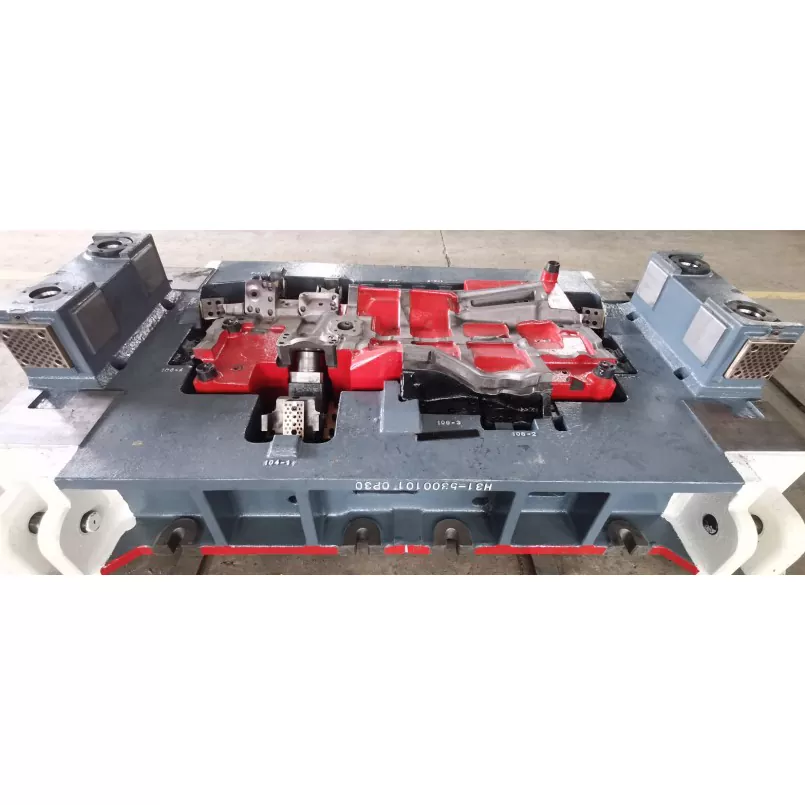

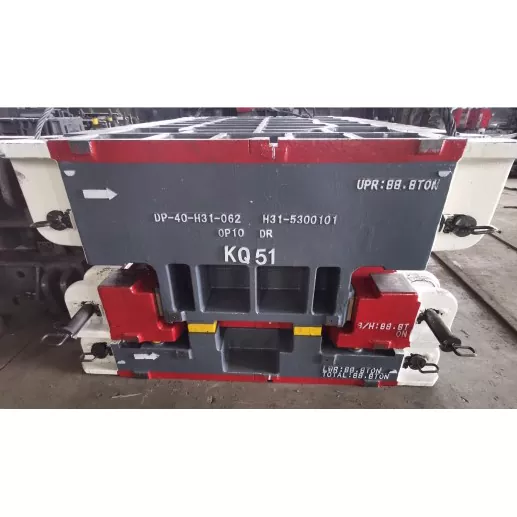

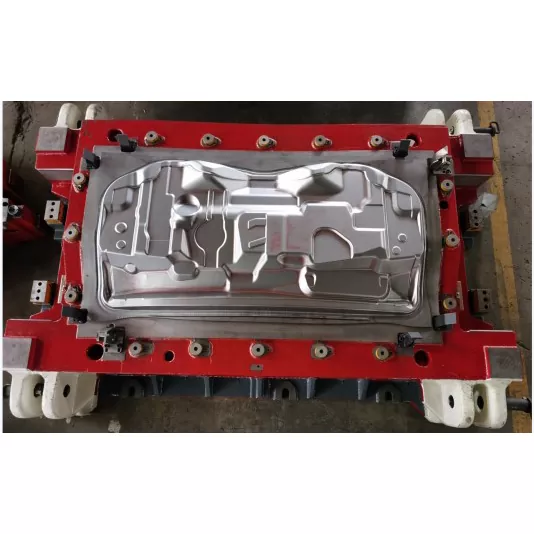

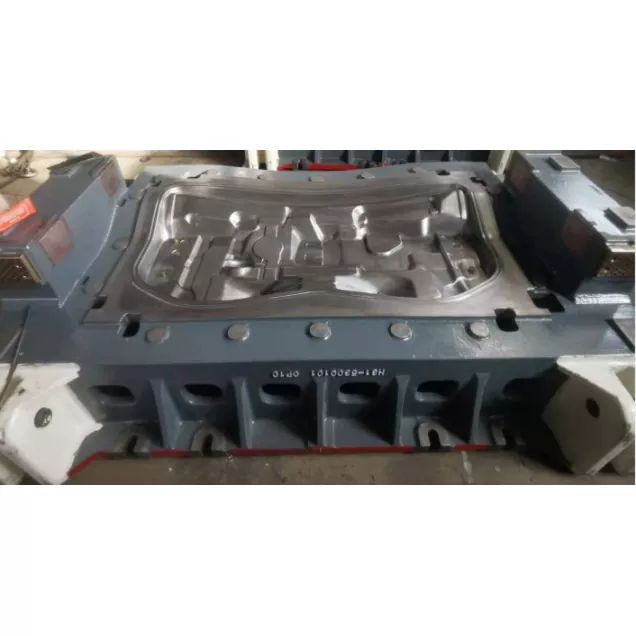

Автокөліктің алдыңғы панелін жинайтын штамптау штангалары

SIKAIDA автомобильдік алдыңғы панельді жинайтын штамптау штангалары - алдыңғы панельдік жинақтарды жаппай өндіруге жарамды, дербес әзірленген жоғары дәлдіктегі жабдық. Алдыңғы панельдер жинағының (үлкен корпустық панельдер) күрделі құрылымы мен жоғары талаптарын ескере отырып, матрица негізгі өндірістік міндеттерді шешу үшін озық технологияларды біріктіреді. Зауыт сапаның стандарттарға сай болуын қамтамасыз ету үшін кәсіби жабдықтармен және арнайы командамен жабдықталған.

Өнім мәліметтері

1. Үлкен корпустық панель құрылымын қалыптастыру

Материалдың ағыны мен созылуын дәл бақылау, ±0,1мм шегінде негізгі өлшемдік дәлдік, тегістік қателігі ≤0,15мм/м; терең сызу алаңдарында материал ақауларын болдырмау және өнімділікті жақсарту үшін көп өтпелі прогрессивті қалыптау қолданылады.

2. Қисық бетті қалыптастырудың күрделі технологиясы

Автокөлік алдыңғы панель жинағының штамптау қалыптары гиперболоидты қалыптастыруды және реттелетін профиль құрылымын пайдаланады. CAE талдауымен және процесті оңтайландырумен үйлескенде ол мыжылу және жарықшақтану, ±0,05 мм шегінде бет дәлдігіне қол жеткізу, көршілес құрамдас бөліктермен үйлесімділікті қамтамасыз ету сияқты мәселелерді шешеді.

3. Біріктірілген арматуралық арқалық конструкциясы

Алдыңғы панель мен арматуралық арқалық беріктігі жоғары материалдарға бейімделген және арматуралық арқалықтың геометриялық дәлдігін (түзулігі ≤0,1мм/м, параллелизм ≤0,15мм) қамтамасыз ете отырып, бөлінген қуыс технологиясын пайдалана отырып біріктірілген.

4. Көпкомпонентті біріктірілген қалыптау

Бір штамптау операциясында көп құрамды қалыптауды аяқтайтын бірнеше процестер біріктірілген; модульдік дизайн және пішінді жылдам өзгерту көп спецификациялы өндіріске бейімделеді, материалды пайдалану жылдамдығына ≥80% қол жеткізеді және өндіріс тиімділігін арттырады.

5. Жоғары дәлдік және қауіпсіздік өнімділігі

Жоғары дәлдіктегі нұсқаулық және қысыммен кері байланыс бақылауы ±0,05 мм шегінде маңызды тесік дәлдігін қамтамасыз етеді; оңтайландырылған құрылымдық дизайн соқтығыстар кезінде жобаланған деформацияны қамтамасыз етеді, жолаушылардың қауіпсіздігіне кепілдік береді.

6. Процесті интеллектуалды басқару және оңтайландыру

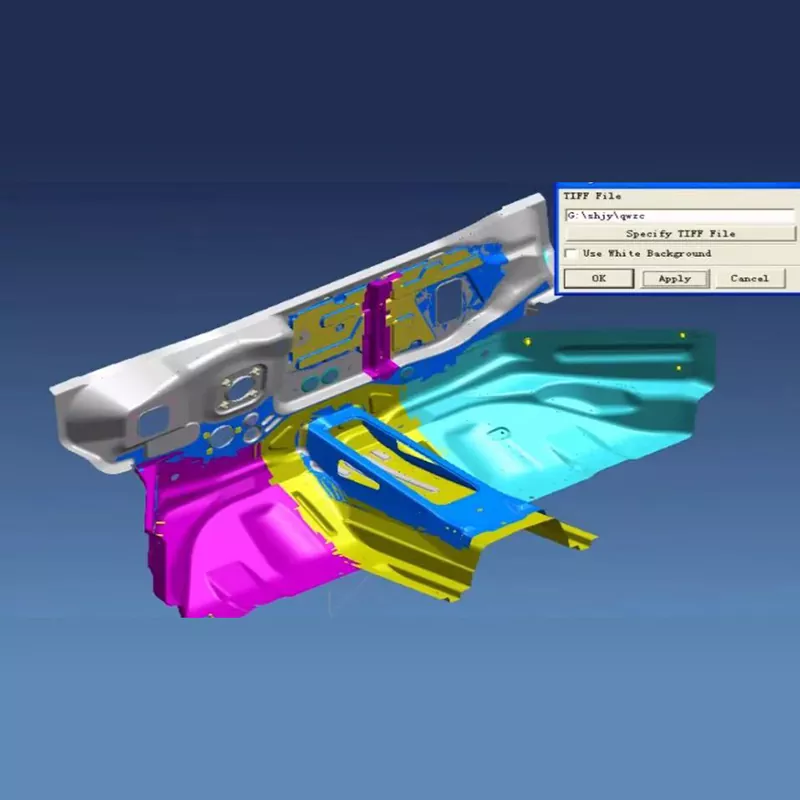

Автокөліктің алдыңғы панелін құрастыру штамптау қалыптары оңтайландырылған дизайн үшін CAE бағдарламалық жасақтамасын пайдаланады, нақты уақытта қалыптау күйін бақылау үшін үш циклды басқару және интеллектуалды бақылау жүйесін қолдана отырып, өнімнің тұрақты сапасын қамтамасыз етеді.

Өнім мүмкіндіктері мен қолданбалары

1. Жолаушылар көліктері: дененің қаттылығын және соқтығыс қауіпсіздігін қамтамасыз етеді, сыртқы тығыздау талаптарын қанағаттандырады;

2. Коммерциялық көліктер: құрылымдық сенімділік пен ұзақ мерзімділікті қамтамасыз ете отырып, ауыр жүктемелерге төтеп береді;

3. Жол талғамайтын көліктер/жол талғамайтын көліктер: алдыңғы қорғанысты күшейте отырып, үлкен қозғалтқыш бөлімдеріне бейімделеді;

4. Электрлік көліктер: жеңіл дизайнды ескере отырып, батарея жинақтары мен салқындату арналары сияқты арнайы талаптарға бейімделеді;

5. Жарыс машиналары/Өнімді көліктер: аэродинамикалық, жеңіл және жоғары қаттылық талаптарына сәйкес келеді;

6. Жүк көліктері/автобустар: Жүк көтергіштігі мен соқтығыс қауіпсіздігін қамтамасыз ететін үлкен көліктерге бейімделеді.

Өндіріс процесімен таныстыру

1. Өнімді жобалау және талдау

Кәсіби бағдарламалық қамтамасыз ету оңтайлы параметрлерді анықтау, қауіпсіздік пен құрастыру дәлдігін теңестіру үшін қалыптау мүмкіндігін талдау және процесті оңтайландыру үшін қолданылады.

2. Қалып құрылымын жобалау

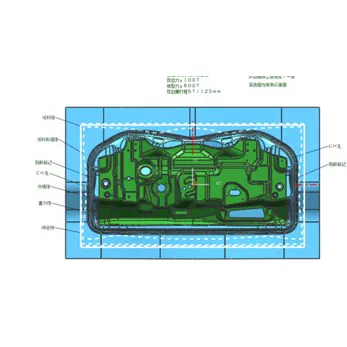

Толық 3D дизайн, модульдік құрылым, жеңіл техникалық қызмет көрсету, автоматтандырылған өндіріске және роботты басқаруға бейімделеді.

3. Материалды таңдау және дайындау

- Жұмыс бөліктері: Қаттылығы жоғары құйма болат таңдалады, терең тартылатын жерлерде арнайы қорытпа қолданылады;

- Қалып негізі/стандартты бөлшектер: беріктік пен дәлдікті қамтамасыз ету үшін жоғары сапалы болат таңдалады;

- Беттік өңдеу: үйкеліс пен адгезияны азайту үшін азоттау, қатты хромдау және т.б..

4. Дәл өңдеу процесі

Дөрекі өңдеу әрлеу өңдеуге рұқсат береді. Өңдеу бетінің кедір-бұдырына Ra0,2, ±0,01мм саңылаулардың орналасу дәлдігіне және бетті нығайту өңдеуден кейін қаттылыққа ≥HV950 қол жеткізе отырып, жоғары сапалы жабдықты қолдану арқылы орындалады.

5. Құрастыру және жөндеу

Дәл құрастыру, машинада параметрлерді жөндеу, бірінші бөлікті тексеру және сериялық сынақ өндірісі қалыптың тұрақтылығы мен сенімділігін қамтамасыз етеді.

Даму тенденциялары

1. Жеңіл және жоғары беріктік: жаңа материалдарға бейімделу және озық процестерді қолдану, жеңіл салмақ пен қауіпсіздікті теңестіру;

2. Дәлдік пен қауіпсіздікті оңтайландыру: микрон деңгейіндегі дәлдікке қарай дамыту, онлайн анықтауды және соқтығысты оңтайландыруды күшейту;

3. Икемді өндіріс: пішінді жылдам ауыстыру (≤15 минут), көп сортты, шағын сериялы өндіріске бейімделеді;

4. Сандық жөндеу: даму циклдерін 30%-дан астам қысқарту үшін сандық егіздерді біріктіру;

5. Жасыл өндіріс: экологиялық таза және энергияны үнемдейтін, жаңа энергетикалық көліктердің қажеттіліктеріне бейімделген.

Жиі қойылатын сұрақтар

1-сұрақ: Автокөліктің алдыңғы панелін құрастыру штамптау қалыптарында әдетте қандай материалдар қолданылады?

A1: Жұмыс бөліктері негізінен SKD11, Cr12MoV және DC53 сияқты қаттылығы жоғары қалып болаттарын пайдаланады. Терең сызу үшін қалыптаушы бөліктер және арматуралық арқалық қалыптау алаңдары, ұнтақ металлургиялық жоғары жылдамдықты болат немесе цементтелген карбид қолданылады. Қалып қаңқасы 45 болат және Q235 сияқты құрылымдық болаттарды пайдаланады, ал бағыттаушы тіректер мен бағыттаушы жеңдер сияқты стандартты бөлшектер GCr15 мойынтірек болатын пайдаланады. Қалыптың тозуға төзімділігін және қызмет ету мерзімін қамтамасыз ету үшін кейде өте талап етілетін қисық қалыптау беттері үшін керамикалық немесе алмас жабын материалдары қолданылады.

2-сұрақ: Автомобильдің алдыңғы фассиясын құрастыру қалыптарының өндірістік циклі қанша уақытқа созылады?

A2: Алдыңғы фасция жинағының күрделілігі мен дәлдік талаптарына байланысты, өндірістік цикл әдетте 16-24 аптаны құрайды. Стандартты алдыңғы фасция құрастыру қалыптары шамамен 16 апта, күрделі иілген алдыңғы фассия қалыптары 20 апта, ал ультра үлкен немесе жеңіл алдыңғы фасция құрастыру қалыптары 24 аптадан астам уақытты қажет етуі мүмкін. Арнайы цикл алдыңғы фасция құрылымының күрделілігіне, қисық бетті қалыптастырудың қиындығына және соқтығысқан кездегі қауіпсіздікті қамтамасыз ету талаптарына байланысты.

3-сұрақ: Қалыптардың қызмет ету мерзімі қандай?

A3: Қалыпты пайдалану және техникалық қызмет көрсету жағдайында алдыңғы фассия жинағының штамптау қалыптарының қызмет ету мерзімі 300 000 циклден астамға жетуі мүмкін. Жоғары сапалы материалдарды таңдау, дұрыс термиялық өңдеу және дәл өңдеу арқылы кейбір қалыптардың қызмет ету мерзімі 500 000 циклге жетуі мүмкін. Терең тартылған қалыптау алаңдары, арматуралық арқалық қалыптастыратын беттер және қисық беттер сияқты жоғары тозу аймақтары өнімнің сапасы мен қалыптау тұрақтылығын қамтамасыз ету үшін тұрақты техникалық қызмет көрсетуді және ауыстыруды қажет етеді.

4-сұрақ: Алдыңғы фасция жинағының дәлдігі мен қауіпсіздігіне қалай кепілдік беріледі?

A4: CAE талдауы арқылы қалыптау процесінің параметрлерін оңтайландыру, жоғары дәлдіктегі бағыттаушы жүйені қолдану, материалдың кері серпілісін және қалыңдығын бөлуді бақылау және қалып дәлдігін жүйелі түрде тексеру және қолдау арқылы алдыңғы панель жинағының өлшемдік дәлдігін ±0,1 мм шегінде бақылауға болады, ал түйісетін беттердің тегістігін ± 0,1 мм шегінде басқаруға болады. Сонымен қатар, ақылға қонымды құрылымдық дизайн және термиялық өңдеу процесі алдыңғы панель жинағының құрылымдық беріктігі мен соқтығысуға қарсы қауіпсіздік көрсеткіштерінің жеткілікті болуын қамтамасыз етеді.

5-сұрақ: Автокөлік алдыңғы панельді құрастыру штампылық қалыптарды өндіру процесіндегі негізгі бақылау нүктелері қандай?

A5: Алдыңғы панельді құрастыру қалыптарын өндірудегі негізгі бақылау нүктелеріне мыналар жатады: ① Тегістігі мен бетінің дәлдігін қамтамасыз ету үшін қақпақ бетінің үлкен профильдерін дәл өңдеу; ② Орны мен беріктігін қамтамасыз ету үшін арқалық құрылымдарының қалыптау сапасын күшейту; ③ Ақаулардың пайда болуын болдырмау үшін күрделі қисық беттердің материал ағынын бақылау; ④ құрастыру дәлдігін қамтамасыз ету үшін монтаждау тесіктерін дәл өңдеу; ⑤ Қаттылық пен қаттылықты қамтамасыз ету үшін термиялық өңдеу процесі. Әрбір бақылау нүктесі қатаң сапаны тексеруді және процесті бақылауды, әсіресе үлкен қаптаманы қалыптастыруды және күрделі қисық беттік құрылымдарды дәл бақылауды талап етеді.
