Автокөліктің сол жақ алдыңғы есігінің сыртқы панелінің штамптау қалыбы

SIKAIDA автокөліктің сол жақ алдыңғы есіктің сыртқы панелін штамптау штангасы - сол жақ алдыңғы есіктің сыртқы панелін штамптау және пішіндеу үшін арнайы әзірленген кең ауқымды, жоғары дәлдіктегі қалып жүйесі. Оның өндірістік деңгейі автомобиль штамптары үшін негізгі эталон болып табылады. Бұл біріктірілген жүйе дәл өңделген, көптеген процестер арқылы сыртқы панельді дәл қалыптастыруға қол жеткізеді. Автокөлік үлгісінің талаптарына негізделген зауыттарға теңшелген шешімдер ұсынылуы мүмкін.

Өнімнің егжей-тегжейлі мүмкіндіктері

1. Үлкен және күрделі құрылым: сол жақ алдыңғы есіктің сыртқы панелінің өлшемі 1,5 метрден асады және күрделі пішінге ие. SIKAIDA қалыптары әртүрлі күрделі құрылымдарды дәл қалыптастыруы керек. CAE симуляциясын оңтайландыру арқылы тұрақты қалыптау және дәлдік қамтамасыз етіледі.

2. Жоғары дәлдік пен жоғары жылтырлыққа қойылатын талаптар: сол жақ алдыңғы есіктің сыртқы панелінің беті ақаусыз болуы керек. SIKAIDA автомобильдің сол жақ алдыңғы есігінің сыртқы панелін штамптау штампы айна деңгейіндегі жылтырату дәлдігіне (Ra мәні ≤ 0,4 мкм), штамптау деформациясының алдын алу және бөлшектердің дәлдігін қамтамасыз ету үшін жоғары берік материалдарды пайдаланады.

3. Көп процессті біріктірілген қалыптау: көп процесті үздіксіз қалыптау процесін пайдалана отырып, SIKAIDA автокөліктің сол жақ алдыңғы есіктің сыртқы панелінің штамптау қалыбы бағыттаушы және түсіру жүйелерін біріктіреді, дәл технологиялық қосылымдарды қамтамасыз етеді, тиімділікті арттырады және ақауларды азайтады.

4. Дәл бағыттау және теңестіру жүйесі: Штамптау кезінде иілу және серпілу мәселелерін шешу үшін қалып біркелкі кернеуді қамтамасыз ету және өнімнің шығымдылығын арттыру үшін жоғары дәлдіктегі бағыттау және теңестіру жүйесімен жабдықталған.

5. Кешенді салқындату және шығару жүйесі: Кіріктірілген конформды салқындатқыш су арналары қалыптау температурасын басқарады, ал шығару жүйесі ауаның тоқырауын болдырмайды, қалыптау сапасын қамтамасыз етеді.

Өнім мүмкіндіктері мен қолданбалары

Бұл қалып седандар мен жол талғамайтын көліктер сияқты жолаушылар көліктерінің сыртқы панельдерін өндіруге, аэродинамикалық және құрастыру талаптарына сәйкес келетін сыртқы панельдерді шығаруға жарамды. Қытайдағы кәсіпқой өндіруші ретінде SIKAIDA автокөліктің сол жақ алдыңғы есіктің сыртқы панелін штамптау штангасы отандық және халықаралық деңгейде тұтынушылардан танымал болды.

Өндіріс процесімен таныстыру

1. Өнімді талдау және CAE симуляциясы: қалыптау мәселелерін болжау және процесс параметрлерін оңтайландыру үшін кәсіби бағдарламалық құралды пайдаланатын CAE модельдеу қолданылады.

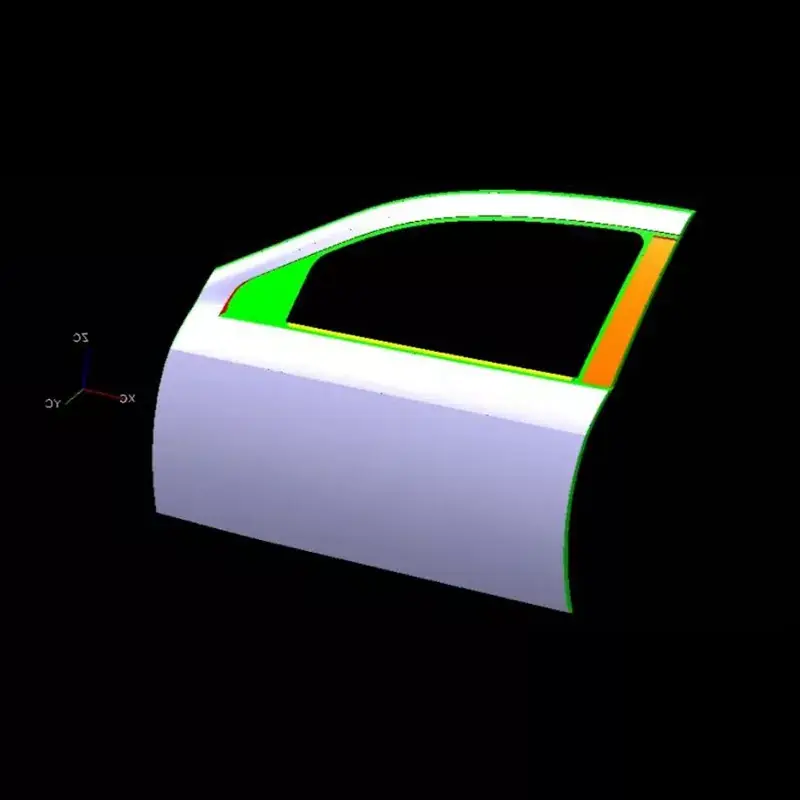

2. Қалып дизайны: Толық 3D дизайны материалдың қасиеттері мен қалыптау талаптарын ескере отырып, UG және CATIA бағдарламалық жасақтамасы арқылы орындалады.

3. Материалды таңдау: Қалып негізі үшін жоғары берік болат пайдаланылады, тозуға төзімділігі жоғары құйма болат (термиялық өңдеуден кейін HRC48-52) автомобильдің сол жақ алдыңғы есіктің сыртқы панелінің штамптау қалыбының қызмет ету мерзімі мен тұрақтылығын қамтамасыз ету үшін негізгі аймақтарда қолданылады.

4. Дәл өңдеу: өрескел және жұқа өңдеу, арнайы өңдеу және айна жылтырату қалып дәлдігі мен бетінің сапасын қамтамасыз етеді.

5. Құрастыру және жөндеу (T0 сынамалы қалыптау): Құрамдастарды құрастырғаннан кейін сынақ қалыптау орындалады. Түзетудің бірнеше T0-T3 итерациялары қалыптың тұрақтылығын және өнімнің біліктілігін қамтамасыз етеді, бұл кәсіби топқа жеткізу циклін қысқартуға мүмкіндік береді.

Даму тенденциялары

1. Ультра-үлкен біріктірілген қалыптау: автомобильдің сыртқы панельдері біріктірілген қалыптау үрдісінде. SIKAIDA 2000 тоннадан асатын үлкен штамптау жабдықтарына бейімделу үшін қалып дизайнын оңтайландырады.

2. Жеңіл технология: жоғары берік болат және алюминий қорытпалары сияқты жеңіл материалдарға бейімделу, қалыптау сапасын қамтамасыз ету үшін дизайн мен процестерді оңтайландыру.

3. Ақылды өндіріс және цифрландыру: Автокөліктің сол жақ алдыңғы есігінің сыртқы панелінің штамптау қалыбын интеллектуалды бақылауға және виртуалды жөндеуге қол жеткізу үшін сенсор, сандық егіз және IoT технологияларын біріктіру, әзірлеу циклін қысқартады.

4. Additive Manufacturing (3D Printing) Қолданбалары: Күрделі бөлшектерді өндіру, тиімділікті арттыру, циклдарды қысқарту және дәстүрлі өндірістің шектеулерін бұзу үшін тікелей металдан 3D басып шығару технологиясын пайдалану.

SIKAIDA, автомобильдің сол жақ алдыңғы есіктің сыртқы панелін штамптау өндірісіндегі эталон, Қытайдағы кәсіби жеткізуші және өндіруші. Оның даму циклі 8-15 ай, құны миллионнан ондаған миллион юаньға дейін жетеді. Болашақта SIKAIDA автомобиль өнеркәсібінің даму тенденцияларына бейімделе отырып және одан да жақсы пішін шешімдерін ұсына отырып, инновацияларды жалғастырады.

Жиі қойылатын сұрақтар

1-сұрақ: Автокөліктің сол жақ алдыңғы есігінің сыртқы панелін штамптау үшін әдетте қандай материалдар қолданылады?

A1: Қалып негізі әдетте құйылған болаттан (HT300, QT450 сияқты) немесе стандартты болаттан (мысалы, 45 болат, Cr12MoV) жасалады. Профиль, пуансон және матрица сияқты негізгі компоненттер термиялық өңдеуден кейін HRC48-52 қаттылығына қол жеткізе отырып, тозуға төзімділігі жоғары болатты (мысалы, SKD11, Cr12MoV, DC53 және т.б.) пайдаланады.

2-сұрақ: Автокөліктің сол жақ алдыңғы есігінің сыртқы панеліне арналған штамптау штангасының өндірістік циклі қанша уақытқа созылады?

A2: Автокөліктің сол жақ алдыңғы есігінің сыртқы панелінің штамптау штангасы технологияның, тәжірибенің және шеберліктің шыңы болып табылады. Ол механикалық дизайнды, материалтануды, пластикалық механиканы және қалыптау өнеркәсібінің «тәжі зергерін» білдіретін дәл өндірісті біріктіреді. Оның даму циклі ұзақ (әдетте 8-15 ай) және құны жоғары (миллионнан ондаған миллион юаньға дейін жетеді), бұл оны штамп шығаратын компанияның жан-жақты күшін өлшеудің негізгі көрсеткіші етеді. Автомобильдер интеллектке, электрлендіруге және жеңілдетуге қарай дамып келе жатқанда, олардың қалыптау процестеріне қойылатын техникалық талаптар арта береді.
