Автокөліктің сол жақ панеліндегі штамптау штангасы

SIKAIDA автокөліктің сол жақ бүйірлік панелін штамптау штампы - бұл болат немесе алюминий парақтарының сол жақ интегралды бүйірлік панелін штамптау үшін SIKAIDA әзірлеген үлкен, жоғары дәлдіктегі және күрделі штамптау құралы жүйесі. Бұл жалғыз матрица емес, бірақ дайындайтын штамптар, сызғыштар, кесу қалыптары және фланецті штамптар сияқты негізгі компоненттерді қамтитын толық біріктірілген жүйе. Бұл өнімнің өндірістік деңгейі автомобиль корпусының панельдерін штамптауға арналған қалыптардың ең жоғары стандартын тікелей көрсетеді және SIKAIDA-ның қалыптар саласындағы кәсіби жеткізуші ретінде жан-жақты күшінің негізгі белгісі болып табылады.

Өнімнің егжей-тегжейлі мүмкіндіктері

1. Үлкен өлшем және күрделі құрылым

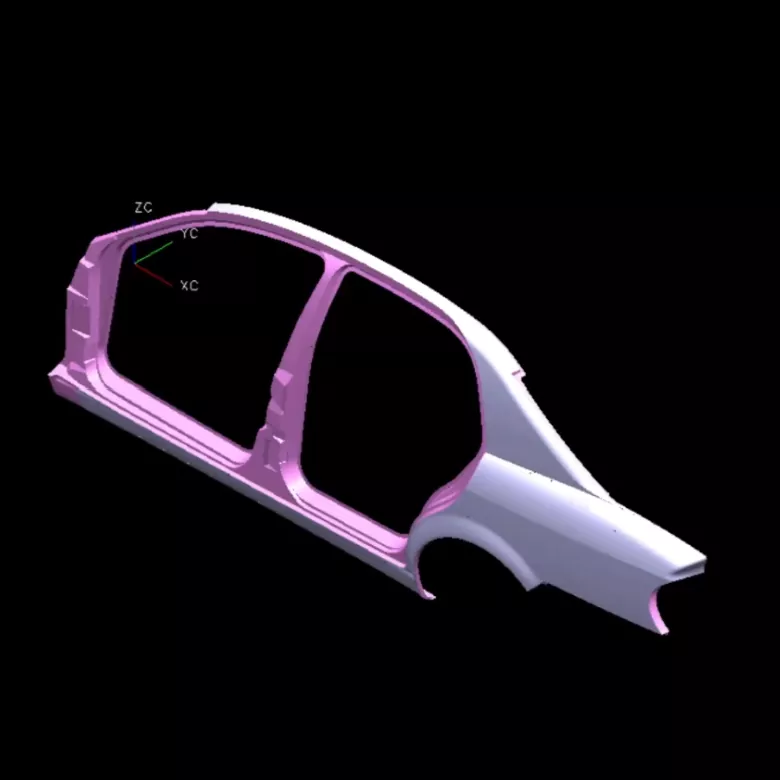

Автокөліктің сол жақ панелі өлшемі бойынша үлкен (әдетте ұзындығы 1,5 метрден астам және ені 0,8-1 метр), терең сызу мүмкіндіктерін, күрделі қисықтарын, терезе саңылауларын және ерекшелік сызықтарын қамтитын күрделі пішіні бар. SIKAIDA автомобильдің сол жақ бүйірлік панелін штамптау штампы бүйірлік панельдегі бекіту саңылауларын, арматуралық қабырғаларды және фланец бөлшектерін дәл жасай алады. Кәсіби модельдеу талдауы және қалып құрылымын оңтайландыру арқылы ол кернеудің ақылға қонымды таралуын және тұрақты қалыптауды қамтамасыз етеді.

2. Жоғары дәлдік пен жоғары сапа талаптары

Автокөліктің негізгі сыртқы бөлігі ретінде сол жақ панельде сызаттар, әжімдер, ойықтар және басқа ақаулар болмауы керек. SIKAIDA сапаны қатаң бақылайды, қалып бетін өңдеуге және қысымды бөлуге қатаң талаптар қояды. Штамптау кезінде қаңылтыр мен қалып арасындағы үйкелістен туындаған беттік ақауларды тиімді болдырмай, негізгі қалыптау беттері айнадай етіп жақсы жылтыратылады.

3. Көп процессті біріктірілген қалыптау

Сол жақ панельді штамптау көптеген процестерді үздіксіз аяқтауды талап етеді, соның ішінде тазарту, сызу, кесу және фланец. SIKAIDA компаниясының автокөліктің сол жақ панелін штамптау штампы заманауи автоматтандырылған өндірістік желілермен үздіксіз жұмыс істейді, үздіксіз көп станциялы штамптауды қамтамасыз ету үшін роботты тасымалдау технологиясын қолданады. Бұл өндіріс тиімділігін өнім сапасының тұрақтылығымен теңестіреді, ал ғылыми процестің схемасы өндіріс циклдерін қысқартады және шығындарды азайтады.

4. Күрделі бағыттаушы және теңгерім жүйесі

Бүйірлік панельдердің күрделі пішіндері мен үлкен өлшемдерін қарастыра отырып, матрица жоғарғы және төменгі қалыптардың дәл жабылуын қамтамасыз ету үшін жоғары дәлдіктегі бағыттаушы жүйемен (бағыттаушы тіректер, бағыттаушы гильзалар, бүйірлік бағыттаушы тақталар) жабдықталған. Кешенді теңестіру жүйесі (азот серіппелері, механикалық баланс блоктары) тұрақты және қауіпсіз штамптауды қамтамасыз етеді, қалыптың қызмет ету мерзімін ұзартады.

5. Жетілдірілген майлау және желдету жүйесі

Қалыпта штамптау кезінде майлауды автоматты түрде қолданатын, қаңылтыр мен қалып арасындағы үйкелісті азайтатын және қалыптау сапасын жақсартатын күрделі автоматты майлау жүйесі бар. Үлкен сызғыштар әжімдерді, ойықтарды және кептірілген ауадан туындаған басқа қалыптасу ақауларын болдырмау үшін көп нүктелі желдету жүйесімен жабдықталған.

Өнім мүмкіндіктері мен қолданбалары

SIKAIDA автомобильдің сол жақ бүйір панелін штамптау штангасы негізінен седандар, жол талғамайтын көліктер және MPV сияқты жолаушылар көліктеріне арналған бүйірлік панельдерді өндіруде қолданылады. Ол сондай-ақ кабинаның бүйірлік панельдерін және коммерциялық көліктерге арналған басқа жабындарды өндіруде қолданылуы мүмкін. Қалыптар жоғары берік легірленген болаттан жасалған, негізгі беттер термиялық өңдеуден және дәл жылтыратудан өтеді, нәтижесінде жоғары тозуға төзімділік, жоғары дәлдік және ұзақ қызмет ету мерзімі болады. Үлкен өндірістік тәжірибесі бар кәсіпқой зауыт ретінде SIKAIDA автомобиль өнеркәсібінің әртүрлі өндірістік талаптарын қанағаттандыра отырып, әртүрлі көлік үлгілері мен тұтынушылардың қажеттіліктеріне сәйкес қалып шешімдерін реттей алады.

Өндіріс процесімен таныстыру

1. Өнімді талдау және CAE симуляциясы

Қалыптың дизайнын жасамас бұрын, SIKAIDA бүйірлік панельдердің қалыптасу мүмкіндігін, деформациясын және серпілісін болжау, сапа тәуекелдерін алдын ала анықтау, технологиялық шешімдер мен қалып құрылымдарын оңтайландыру және сынақ және модификациялау шығындарын азайту үшін AutoForm және Dynaform сияқты кәсіби штамптау модельдеу бағдарламалық құралын пайдаланады.

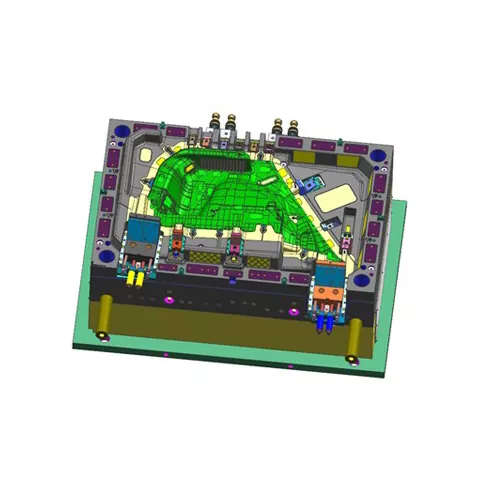

2. Қалып дизайны

UG және CATIA сияқты кеңейтілген 3D дизайн бағдарламалық құралы барлық компоненттердің толық 3D дизайнын аяқтау үшін пайдаланылады, оның ішінде жоғарғы қалып, төменгі қалып және қысым сақинасы. Қалыптың дәлдігі мен тұрақтылығын қамтамасыз ету үшін қаңылтырдың қалыңдығы және серіппелі компенсация сияқты факторлар толығымен қарастырылады. Жобалау схемасын кәсіби инженерлер қарап, растайды.

3. Материалды таңдау

Автокөліктің сол жақ панелінің штамптау қалыбының негізі қаттылық пен қаттылықты қамтамасыз ету үшін жоғары сапалы көміртекті құрылымдық болатты (мысалы, 45 болат) немесе легирленген құрылымдық болатты (мысалы, 42CrMo) пайдаланады. Жұмыс бөліктері (профильдер, кескіш жиектер) жоғары қаттылықты, жоғары тозуға төзімділікті қамтамасыз ету және қалыптың қызмет ету мерзімін ұзарту үшін жоғары көміртекті, жоғары хромды аспаптық болатты (мысалы, Cr12MoV, SKD11) немесе ұнтақ металлургиялық болатты пайдаланады.

4. Дәл өңдеу

- Дөрекі өңдеу: Бастапқы өңдеу үлкен порталдық фрезерлік станокты немесе CNC порталдық өңдеу орталығын пайдалана отырып орындалады.

- Аяқтау өңдеу: Жоғары жылдамдықты CNC өңдеу орталығында профильдер мен кесу жиектерін дәл өңдеу өлшемдік дәлдік пен беттің кедір-бұдырлығын қамтамасыз етеді.

- Арнайы өңдеу: күрделі профильдер мен бұрыштарды өңдеу үшін электрлік разрядты өңдеу (EDM) қолданылады; сым EDM дәл тесіктер мен контурларды өңдеу үшін қолданылады; 48-52 HRC қаттылыққа жету үшін сөндіру және шынықтыру жүргізіледі.

- Беткейлік өңдеу: Қаттылық пен тозуға төзімділікті жақсарту үшін профильдерге қатты хромдау немесе нитрлеу қолданылады, сонымен қатар тоттанудың алдын алу және майсыздандыру жүргізіледі.

5. Құрастыру және жөндеу (T0 сынақ үлгісі)

Барлық құрамдас бөліктер сынама қалыптау үшін штамптау жабдығына орнатылған толық қалыпқа жиналады. Кәсіби техниктер білікті бөлшек шығарылғанша қысым және инсульт сияқты процесс параметрлерін қайта-қайта реттейді. Бірінші бөлікті тексеріп, өлшемді өлшеуді растағаннан кейін ол тұтынушыға жеткізіледі.

Даму тенденциялары

1. Ультра-үлкен біріктірілген қалыптау

Автомобильдің бүйірлік панельдері жоғары қалып тоннажын (2000 тоннаға дейін және одан жоғары) және өлшемдік тұрақтылықты талап ететін үлкен біріктірілген құрылымдарға қарай дамып келеді. SIKAIDA дизайн және өңдеу технологиясын үздіксіз оңтайландырады, бұл жаңа энергетикалық көліктер мен келесі ұрпақ үлгілерінің қажеттіліктерін қанағаттандыру үшін ультра үлкен біріктірілген бүйірлік панельді штамптау қалыптарын жасауға мүмкіндік береді.

2. Жеңіл материалды қолдану

Автомобильді жеңілдетудің дамуымен жоғары берік болат және алюминий қорытпалары сияқты жаңа материалдар кеңінен қолданылады. SIKAIDA жаңа материалдардың қалыптау сипаттамаларына бейімделу үшін қалып құрылымы мен бетті өңдеу технологиясын оңтайландырады (мысалы, алюминий қорытпасынан жасалған сызғыштар арнайы жабындармен және майлау жүйелерімен жабдықталған).

3. Интеллектуалды өндіріс және цифрландыру

Қысым және температура сенсорлары штамптау параметрлерін нақты уақытта бақылау үшін қалыпқа енгізілген, бұл болжамды техникалық қызмет көрсету мен процесті оңтайландыруға мүмкіндік береді. Виртуалды жөндеуге арналған сандық егіз технологиямен үйлескенде, әзірлеу циклін 20-30% қысқартуға болады, бұл ҒЗТКЖ тиімділігін арттырады.

4. Қалыптарды жылдам өзгерту және автоматтандыру

Көп сортты, шағын сериялы өндіріс қажеттіліктері үшін қалып автоматтандырылған роботтармен және көруді тексеру жүйелерімен біріктірілген, өндірісті штамптауда және өндірістің икемділігін арттыруда автоматтандырудың жоғары дәрежесіне қол жеткізе отырып, тез өзгеретін құрылымды (жылдам қысу, автоматты орналастыру) қабылдайды.

Жиі қойылатын сұрақтар

1-сұрақ: Автокөліктің сол жақ панелінің штамптау қалыбы үшін әдетте қандай материалдар қолданылады?

A1: Қалып негізі әдетте жоғары сапалы көміртекті құрылымдық болатты (мысалы, 45 болат) немесе легирленген құрылымдық болатты (мысалы, 42CrMo) пайдаланады. Жұмыс бөліктері (профильдер, кескіш жиектер) жоғары қаттылықты (48-52 HRC) және жоғары тозуға төзімділікті қамтамасыз ету үшін жоғары көміртекті, жоғары хромды аспаптық болатты (мысалы, Cr12MoV, SKD11) немесе ұнтақ металлургиялық болатты пайдаланады. Кейбір жоғары сапалы қалыптар қызмет ету мерзімін ұзарту үшін цементтелген карбид немесе бетті жабу технологиясын пайдаланады.

2-сұрақ: Автомобильдің сол жақ панелін штамптау қалыптарын өндіру циклі қанша уақытқа созылады?

A2: Автомобильдің сол жақ панеліне арналған штамптарды штамптауға арналған өндірістік цикл әдетте бөліктің күрделілігі, дәлдік талаптары және өндірістік қуаттылық сияқты факторларға байланысты 8 айдан 15 айға дейін ауытқиды. Күрделі қисық беттік бүйірлік қалқандарды әзірлеу циклі 15 айдан асуы мүмкін, ал қарапайым құрылымды қалыптарды 8-10 ай ішінде аяқтауға болады. Жобалау мен өңдеуден бастап құрастыру мен жөндеуге дейінгі бүкіл процесс көптеген бөлімдер арасындағы ынтымақтастықты қажет етеді.
