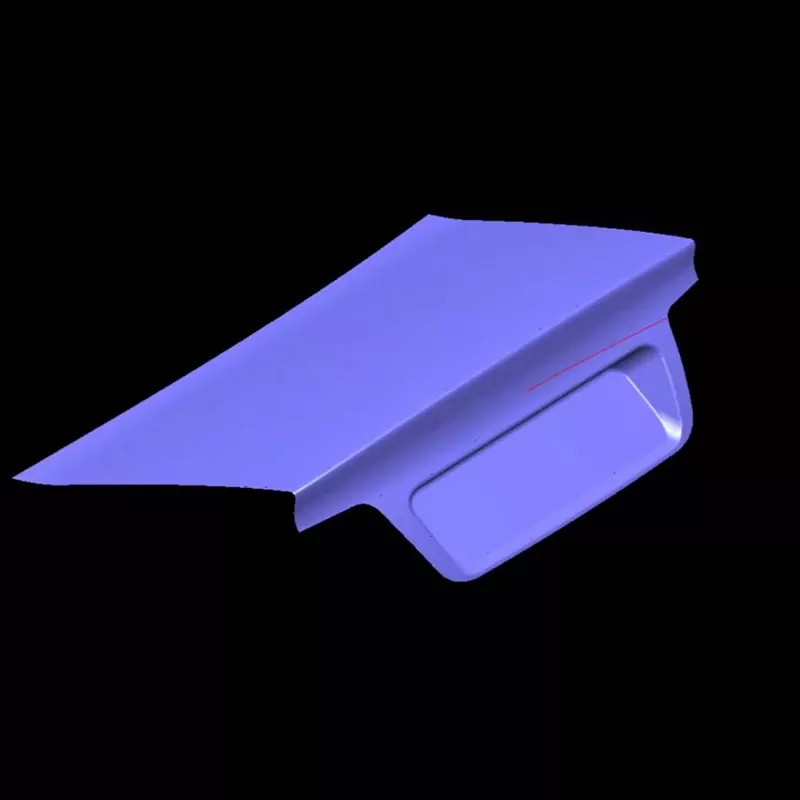

Автокөлік жүк қақпасының сыртқы панелінің штамптау қалыбы

SIKAIDA автомобиль магистральдық қақпағының сыртқы панелін штамптау штангасы - металл магистральдық қақпақтың сыртқы панель компоненттерін өндіру үшін арнайы жасалған үлкен, жоғары дәлдіктегі жабдық бөлігі. Суық илектелген болат және алюминий қорытпалары сияқты материалдарды пайдалана отырып, ол көпсалалы технологияларды біріктіретін және SIKAIDA кәсіби өндірістік мүмкіндіктерін көрсететін озық штамптау процестері арқылы күрделі қисық беттерді қалыптастырады.

Өнімнің негізгі ерекшеліктері:

1. Ірі қисық бетті қалыптау: 800мм × 600мм өлшемінен асатын күрделі қос иілген магистральдық қақпақтың сыртқы панельдері үшін қолайлы, бір штамптау процесінде қалыптасады, қисықтықты дәл бақылау және жарықтар мен әжімдер сияқты ақауларды болдырмайтын материал ағынын қамтамасыз етеді.

2. Жоғары дәлдік пен жоғары жылтырлыққа қойылатын талаптар: беттер айна тәрізді жылтыратуға (Ra≤0,4μm) жетеді, сызаттар мен ойықтар жоқ; штамптау параметрлерін қатаң бақылау автомобильдің сыртқы түрі стандарттарына сәйкес келетін беттің мінсіз аяқталуын қамтамасыз етеді.

3. Күрделі геометриялық құрылымдарға бейімділік: Біздің автомобиль магистральдық қақпағының сыртқы панелін штамптау штампы барлық бөліктерде біркелкі қалыптауды қамтамасыз ету үшін оңтайландырылған қосымша беттер, тарту қабырғалары және желдету жүйелері бар магистральдық сыртқы панельдердің әртүрлі геометриялық ерекшеліктеріне бейімделеді.

4. Дәл бағыттаушы және теңестіру жүйесі: Жоғары дәлдіктегі бағыттаушы және теңестіру құрылғысымен жабдықталған, жоғарғы және төменгі штамптардың коаксиалдылығы ≤0,02 мм, біркелкі штамптау саңылауын қамтамасыз етеді және бөлшектерде саңылаулар мен локализацияланған шамадан тыс жұқалықты болдырмайды.

5. Жетілдірілген майлау және қалыптау жүйесі: орталықтандырылған майлау жүйесі үйкеліс пен тозуды азайтады; пневматикалық және гидравликалық қалыптау механизмдері деформациясыз немесе сызаттарсыз тегіс қалыптауды қамтамасыз етеді.

Өнімді қолдану сценарийлері

Седандар, жол талғамайтын көліктер және MPV сияқты жолаушылар көліктеріне арналған магистральдық қақпақтарды өндіруге жарамды. Көлік түріне байланысты үш санатқа бөлінеді:

1. Экономика: шығындарға, жеңілдетілген құрылымға және жаппай өндіріске жарамдылыққа бағытталған.

2. Mid-to-High-End: жоғары дәлдіктегі қалыптау және жылтырату жүйесімен жабдықталған талғампаз көріністі көздейді.

3. Жаңа энергия: жеңіл дизайн, алюминий қорытпалары сияқты жаңа материалдарды өңдеуге жарамды.

Өндірістік процесс

1. Өнімді талдау және процесті модельдеу

Автокөлік магистральдық қақпағының сыртқы панелін штамптау қалыбы қалыптау ақауларын болжау, процестер мен қалып құрылымдарын оңтайландыру және дизайн ұтымдылығын қамтамасыз ету үшін кәсіби бағдарламалық жасақтаманы модельдеу талдауын пайдаланады.

2. Қалып дизайны

Бүкіл жобалау процесі өңдеуді, құрастыруды және техникалық қызмет көрсетуді ескере отырып, 3D дизайн бағдарламалық құралын пайдаланып, толық сызбалар мен БОМ тізімін шығару арқылы аяқталады.

3. Материалды таңдау

- Қалып негізі: 45# болат немесе 42CrMo, беріктік пен қаттылықты қамтамасыз ету үшін термиялық өңдеуден өткен.

- Жұмыс бөліктері: Cr12MoV, SKD11 және басқа аспаптық болаттар, термиялық өңдеуден кейін қаттылығы HRC48-52, тозуға тамаша төзімділік береді.

- Бағыттаушы тіректер мен төлкелер: Мойынтірек болат немесе жоғары көміртекті хром болат, жоғары қаттылық пен жоғары тозуға төзімділікті қамтамасыз етеді.

4. Дәл өңдеу

Дөрекі өңдеу әрлеу өңдеуге рұқсат береді; әрлеу өңдеу дәлдік пен бетті өңдеуді қамтамасыз етеді. Айна мен тозуға төзімділікті қамтамасыз ету үшін беттер жылтыратылған және қатты хромдалған.

5. Құрастыру және жөндеу (T0 сынамалы қалыптау)

Стандартты бөлшектерді жинаңыз және герметизацияны тексеріңіз. Дәлдік пен тұрақтылықты тексеру үшін сынақ штамптауын орындаңыз. Параметрлерді оңтайландырыңыз және дайын бөліктің стандарттарға сәйкес келуін қамтамасыз ету үшін пішінді реттеңіз.

Даму тенденциялары

Жеңіл материалдарға бейімделу, интеллектуалды және цифрлық өндірісті ілгерілету, дәл интеграцияланған қалыптауға қол жеткізу, қосымша өндіріс технологиясын қолдану және жасыл өндіріс тұжырымдамаларын қолдану.

Жиі қойылатын сұрақтар

1-сұрақ: Көлік магистралінің қақпағының сыртқы панелінің штамптау қалыбында әдетте қандай материалдар қолданылады?

A1: Қалып негізі әдетте көміртекті құрылымдық болатты немесе 45# болат және 42CrMo сияқты легирленген құрылымдық болатты пайдаланады. Жұмыс беті Cr12MoV және SKD11 сияқты жоғары көміртекті, жоғары хромды аспаптық болатты пайдаланады. Бағыттаушы тіректер мен төлкелер мойынтіректі болаттан немесе жоғары көміртекті хромды болаттан жасалған. Қажетті қаттылыққа, беріктікке және тозуға төзімділікке қол жеткізу үшін барлық материалдар тиісті термиялық өңдеуден өтуі керек.

2-сұрақ: Автокөлік магистралінің қақпағының сыртқы панелін штамптау штангасының өндіріс циклі қанша уақытқа созылады?

A2: Автокөлік магистральының сыртқы панельдері үшін штамптау қалыптарын әзірлеу циклі әдетте өнімнің күрделілігіне, техникалық талаптарға және тұтынушы қажеттіліктеріне байланысты 8-15 айды құрайды. Жобалау кезеңі 2-3 ай, дайындау кезеңі 4-6 ай, ал құрастыру, жөндеу және сынақ қалыптау кезеңі 2-3 айды қажет етеді. Бүкіл процесс жаппай өндіріс талаптарын қанағаттандыру үшін бірнеше рет қайталанатын оңтайландыруды қажет етеді.

3-сұрақ: Магистральдың сыртқы панелінің сыртқы түрін қалай қамтамасыз етуге болады?

A3: Сыртқы көрініс сапасын қамтамасыз ету бірнеше кезеңдерде бақылауды қажет етеді: Біріншіден, қалып беті айна деңгейіндегі жылтырату стандарттарына сәйкес болуы керек (Ra≤0,4μm); екіншіден, штамптау процесінде майлауды, дайындама ұстаушы күшін және штамптау күшін қатаң бақылау керек; үшіншіден, беттік ақауларды болдырмау үшін тиісті материалды таңдау қажет; және төртіншіден, сызаттардан аулақ болу үшін қалыпты деформациялау әдісі қажет. Сонымен қатар, сыртқы түрі мен коррозияға төзімділігін арттыру үшін қатты хромдау және бояу сияқты бетті өңдеу қажет.
