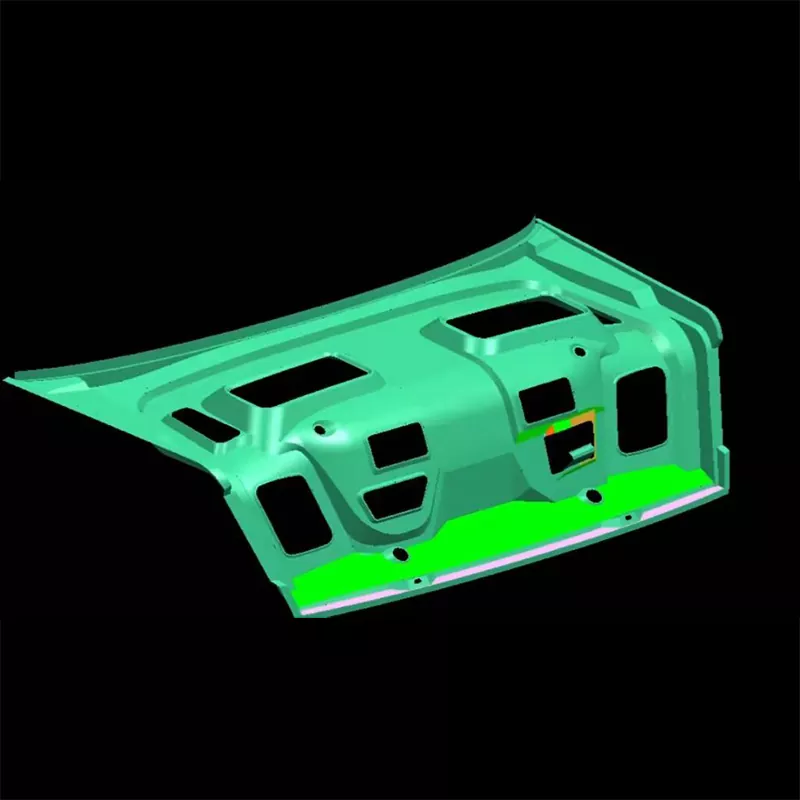

Автокөлік жүк қақпасының ішкі панелінің штамптау қалыбы

SIKAIDA автомобиль магистральдық қақпағының ішкі панелін штамптау штампы - бұл салқын илектелген болат, тот баспайтын болат, алюминий қорытпасы және басқа металл парақтарды білікті магистральдық қақпақтың ішкі панельдеріне штамптау үшін қолданылатын үлкен, күрделі және жоғары дәлдіктегі біріктірілген қалып жүйесі. Бұл бір қалып емес, қалыптау, кесу, тесу және фланецті өңдеу процестерін бір операцияда аяқтай алатын көп станциялы прогрессивті немесе композициялық қалып жүйесі. Бұл соңғы өнімнің сыртқы түрін, жарамдылығын және құрылымдық өнімділігін тікелей анықтайтын автомобиль корпусының панельді қалып технологиясының эталоны.

Өнімнің негізгі мүмкіндіктері

1. Үлкен өлшем және күрделі құрылым

Магистраль қақпағының ішкі панельдері әдетте ұзындығы 1,2 метрден және ені 0,8-1,0 метрден асады, олардың күрделі пішіндері арматуралық қабырғаларды, бекіту саңылауларын және фланецтік құрылымдарды қамтиды. Автокөлік магистральінің қақпағының ішкі панелін штамптау штампы күрделі контурлардың дәл қалыптасуын қамтамасыз ету үшін көптеген еркін пішінді беттерді және көп станциялы үздіксіз өңдеуді пайдаланады.

2. Өте жоғары дәлдік және бет сапасы

Сыртқы және құрылымдық құрамдас ретінде магистральдың ішкі панелі сызаттар, әжімдер немесе жарықтарды қажет етпейді. SIKAIDA қалыптарында жоғары дәлдіктегі өңдеу және бетті өңдеудің озық технологиялары арқылы қол жеткізілетін ультра тегіс беттер, кернеудің біркелкі таралуы және оңтайландырылған материал ағыны бар.

3. Көп материалды үйлесімділік

Суық илектелген болат, мырышталған болат, тот баспайтын болат және алюминий қорытпалары сияқты әртүрлі табақ материалдарымен үйлесімді, қалып құрылымы әртүрлі материалдардың қалыптау өнімділігі мен серпіліс сипаттамалары үшін оңтайландырылған. Ол икемді өндіріске қол жеткізу үшін арнайы позициялау және тану жүйелерін біріктіре алады.

4. Кешенді қалыптау механизмі және автоматтандыру

Көптеген теріс бұрыштар мен кесілген құрылымдар үшін автомобиль магистральдық қақпағының ішкі панелінің штамптау қалыбы толық сынамен, сырғытпамен және гидравликалық қалыптау механизмімен жабдықталған, ол автоматты берумен, дәл орналастырумен және тұрақты түсіру жүйесімен біріктірілген, бұл сенімді адамсыз жаппай өндіріске мүмкіндік береді.

5. Интеллектуалды бақылау және бақылау

Қалып қысым датчиктерін, орын ауыстыру детекторларын және температура реттегіштерін біріктіреді, қалыптау процесін нақты уақыт режимінде бақылауға, параметрлерді өздігінен оңтайландыруға және сапаны бақылауға қол жеткізу, партия өнімдерінің дәйектілігін қамтамасыз етеді.

Қолдану аймақтары

SIKAIDA магистральдық ішкі панельді штамптау қалыптары әртүрлі жолаушылар көліктерінде және онымен байланысты салаларда кеңінен қолданылады:

- Седандар, хэтчбектер, жол талғамайтын көліктер, MPV

- Жаңа энергетикалық көліктер (таза электрлік, қосылатын гибридті, гибридті)

- Автомобиль бөлшектерін өндіру

- Автомобильдерді жөндеу және ауыстыру нарығы

Жеңіл көліктердің дамуымен алюминий қорытпасынан жасалған магистральдық ішкі панельдерді қолдану барған сайын кең таралуда. Біздің қалып технологиясы жоғарырақ материал мен технологиялық талаптарға бейімделу үшін жаңартуды жалғастыруда.

Өндірістік процесс

1. Өнімді талдау және CAE симуляциясы

Автокөлік магистральінің қақпағының ішкі панелін штамптау штангасы крекинг, мыжылу және кері серпіліс сияқты қалыптау ақауларын алдын ала болдырмау үшін қалыптау мүмкіндігін талдау, серпінді болжау және қалыңдықты бөлу симуляциясы үшін AutoForm және Dynaform бағдарламалық құралын пайдаланады.

2. Қалып дизайны

UG, CATIA және SolidWorks бағдарламалық құралын пайдаланатын толық 3D дизайн, беттік дизайн, бағыттау, түсіру және орналастыру жүйелерін қамтитын, материалдың қасиеттері мен жабдық параметрлеріне толық сәйкес келеді.

3. Материалды таңдау

- Жұмыс бөліктері: Cr12MoV, SKD11, W6Mo5Cr4V2 (жоғары қаттылық, жоғары тозуға төзімділік)

- Негізгі корпус: 45 # болат, Q235 (жоғары беріктік, жоғары қаттылық)

- Бағыттауыш тіректер мен төлкелер: подшипниктік болат, SUJ2 (тұрақты дәлдік)

4. Дәл өңдеу

- Дөрекі өңдеу: порталды фрезерлеу, сымды EDM

- Өңдеуді аяқтау: жоғары жылдамдықты CNC (дәлдігі ± 0,01 мм), тегістеу, жылтырату

- Арнайы өңдеу: Электрлік разрядты өңдеу (EDM), электрмен жылтырату

- Беттік өңдеу: азоттау, хромдау, DLC жабыны

5. Құрастыру және T0 сынақ қалып

Барлық бөлшектерді құрастыру және дәлдік сынау аяқталғаннан кейін сынақ қалыптау және бірінші бөлікті тексеру орындалады. Тұрақты жаппай өндіріске қол жеткізгенше қалыптарды үздіксіз өзгерту және оңтайландыру жүргізіледі.

Даму тенденциялары

1. Жеңілдеу және біріктірілген қалыптау: Алюминий қорытпалары мен жоғары берік болатты пайдалана отырып, бірнеше құрамдас бөліктер мен қосылу нүктелерінің санын азайта отырып, бір бірлікке біріктіріледі.

2. Термоформалау және гидроформалау технологиялары: беріктігі жоғары материалдарға кеңінен қолданылады, қалыптар 500-900℃ қалыптау температурасына қол жеткізе отырып, озық температураны бақылау жүйелерімен және жоғары температураға төзімді материалдармен жабдықталған.

3. Ақылды өндіріс және цифрландыру: сенсорлық желілерді біріктіру және сандық қос технологияны біріктіру, виртуалды іске қосу, болжамды техникалық қызмет көрсету және процестің өзін-өзі оңтайландыруына қол жеткізілді.

4. Қосымша өндіріс қолданбалары: 3D басып шығару күрделі салқындатқыш су арналары мен жеңіл құрылымдарды өндіру үшін қолданылады, қалыптардың тиімділігін арттырады және өндірістік циклдарды қысқартады.

5. Көп материалды қалыптау технологиясы: болат-алюминий және пластик-металл композиттік корпус құрылымдарына бейімделеді, көп материалды қалыптаудың арнайы қажеттіліктерін қанағаттандырады.

Жиі қойылатын сұрақтар

1-сұрақ: Көлік магистралінің қақпағының ішкі панелінің штамптау қалыбында әдетте қандай материалдар қолданылады?

A1: Қалыптың жұмыс бөлігі жоғары қаттылық пен тозуға төзімділікті қамтамасыз ету үшін негізінен жоғары көміртекті, жоғары хромды аспаптық болатты (Cr12MoV, SKD11 сияқты) және жоғары жылдамдықты болатты пайдаланады; базалық бөлік беріктігін қамтамасыз ету үшін 45 болат және Q235 сияқты құрылымдық болатты пайдаланады; бағыттаушы тіректер мен төлкелер мойынтіректі болатты немесе SUJ2 пайдаланады. Қалып материалын таңдау әртүрлі қалыптау материалдары үшін реттеледі; мысалы, алюминий қорытпаларын қалыптастыру кезінде материалдың жабыспайтындығына және жылу өткізгіштігіне көбірек назар аударылады.

2-сұрақ: Автокөлік магистральінің қақпағының ішкі панелінің штамптау қалыбының өндіріс циклі қанша уақытқа созылады?

A2: Автокөлік магистралінің ішкі панеліне арналған штамптау әдетте дизайннан жеткізілімге дейін 8-15 айды алады. Нақты цикл өнімнің күрделілігіне, материал түріне, дәлдік талаптарына және өндіруші компанияның техникалық деңгейіне байланысты. Күрделі бір бөліктен тұратын қалыптау қалыптарының немесе жаңа материалдарды пайдаланатын қалыптардың әзірлеу циклі ұзағырақ болуы мүмкін.

3-сұрақ: Магистральдың ішкі панелінің қалыптау сапасын қалай қамтамасыз етуге болады?

A3: Қалыптау сапасын қамтамасыз ету бірнеше аспектілерден бақылауды қажет етеді: Біріншіден, қалыптаудың ықтимал ақауларын болжау үшін алдын ала CAE модельдеу талдауы; екіншіден, әдетте Ra0,4 немесе одан жоғары талап ететін бетті өңдеумен қалыптарды өндірудегі дәлдік; үшіншіден, процесс параметрлерін оңтайландыру, соның ішінде қысым, инсульт және майлау; төртіншіден, нақты уақыт режимінде қалыптастыру процесін бақылау үшін жетілдірілген мониторинг жүйелерін қолдану; және бесіншіден, шикізатты қатаң тексеру және процестің тұрақтылығын бақылау.

4-сұрақ: Қалыптың қызмет ету мерзімі қандай?

A4: Материалға және процеске байланысты автомобиль магистральдық қақпағының ішкі панелінің штамптау штангасының қызмет ету мерзімі әдетте 300 000 мен 1 000 000 цикл арасында болады. Жоғары сапалы қалып материалдарын және тиісті термиялық өңдеу процестерін пайдалану, тиісті техникалық қызмет көрсетумен үйлескенде, қалыптың қызмет ету мерзімін едәуір ұзартуға болады. Алюминий қорытпасының қалыптау қалыптарының қызмет ету мерзімі әдетте болат қалыптау қалыптарына қарағанда ұзағырақ.

5-сұрақ: Әр түрлі материалдардың қалыптау талаптарын қалай қанағаттандыруға болады?

A5: Қалыптар әртүрлі материалдар үшін арнайы әзірленген болуы керек. Мысалы, болатты қалыптау үлкен қалыптау күшін және жақсырақ майлауды қажет етеді; алюминий қорытпаларын қалыптастыру материалдың адгезиясы мен жылу өткізгіштігін ескеруді талап етеді; және жоғары берік болатты қалыптастыру кері серпілістің үлкен орнын толтыруды талап етеді. Қалыптың пішінін, процесс параметрлерін және бетті өңдеуді реттеу арқылы әртүрлі материалдардың қалыптау сипаттамаларын бейімдеуге болады.
