Автокөліктің оң жақ алдыңғы есігінің сыртқы панелінің штамптау қалыбы

SIKAIDA Automotive оң жақ алдыңғы есіктің сыртқы панелін штамптау штангасы алдыңғы оң жақ есіктің сыртқы панельдерін штамптауға арналған негізгі теңшелген жабдық болып табылады. Кәсіби жеткізуші ретінде SIKAIDA жоғары стандарттарды ұстанады, металл материалдарды жоғары дәлдіктегі, жоғары сапалы беткі оң жақ есіктің сыртқы панельдеріне штамптайды. Бұл өнім сапасын қамтамасыз ету үшін өте маңызды және оның Қытайдағы жетекші қалып зауыты ретінде жан-жақты күшін көрсетеді.

Өнім мәліметтері

1. Үлкен қисық бетті қалыптастыру

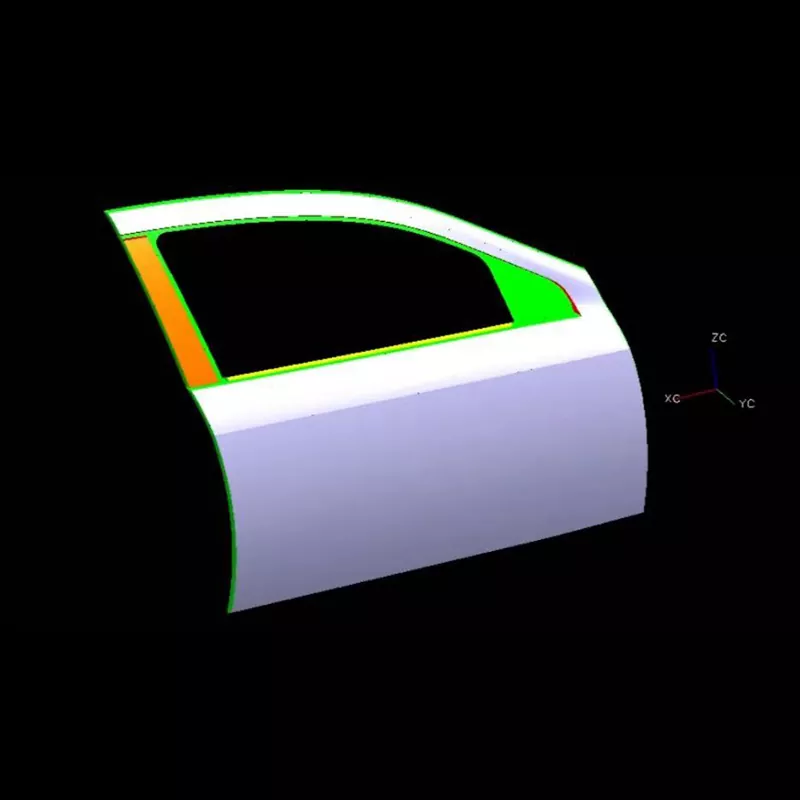

Оң жақ алдыңғы есіктің сыртқы панелі өлшемі 1,5 метрден асады, күрделі қисық беті бар, негізгі мүмкіндіктерді бір реттік қалыптастыруды талап етеді. SIKAIDA қалыптау нәтижелерін қамтамасыз ету үшін озық зауыттық жабдыққа сүйене отырып, қалып дәлдігі мен бетінің сапасын қатаң бақылау үшін бес осьті CNC өңдеуді және қолмен өңдеуді пайдаланады.

2. Жоғары дәлдік пен жоғары жылтырлыққа қойылатын талаптар

Сыртқы бөлік ретінде есіктің сыртқы панелі тегіс, ақаусыз әрлеуді қажет етеді. SIKAIDA Automotive оң жақ алдыңғы есіктің сыртқы панелінің штамптау қалыбының жұмыс бетінің кедір-бұдырлығы Ra0,4μm немесе одан жоғары. Арнайы жылтырату және оңтайландырылған саңылау және қысым беті дизайны арқылы ол парақ материалында біркелкі кернеуді және ақаусыз бетті қамтамасыз етеді.

3. Күрделі процесс интеграциясы

Термоформалау және лазерлік дәнекерлеу сияқты озық процестерге бейімделген SIKAIDA қалыптары күрделі қалыптау құрылымдарын конфигурациялауға, тиімділік пен сапаны жақсартуға және кәсіби техникалық күшті көрсетуге мүмкіндік беретін әртүрлі қосалқы құрылғыларды біріктіреді.

4. Қуатты түсіру және бағыттау жүйесі

Есіктің сыртқы панелінің күрделі құрылымы үшін қалып жоғары дәлдіктегі бағыттаушы және түсіру жүйесімен жабдықталған, қаңылтыр материалының деформациясыз біркелкі қалыпқа түсуін қамтамасыз ету, өндіріс тиімділігі мен өнімділікті арттыру үшін дәл конфигурацияланған серіппелі компоненттері бар.

5. Дәл бақылау және бақылау жүйесі

Жоғары деңгейлі қалыптар штамптау процесін нақты уақыт режимінде бақылау үшін толық сенсорлық жүйемен жабдықталған; кейбір қалыптар автоматты майлау және қалыптарды реттеу функцияларын біріктіріп, интеллектуалды өндіріске қол жеткізеді және тұрақтылықты жақсартады.

Өнім мүмкіндіктері мен қолданбалары

Бұл автомобильдің оң жақ алдыңғы есігінің сыртқы панелінің штамптау қалыбы әртүрлі жеңіл автокөліктер мен коммерциялық көліктерге арналған есіктерді өндіруде қолданылады. SIKAIDA жеңіл салмақ трендіне ілесе отырып, жоғары берік болат пен алюминий қорытпаларымен үйлесімділігін кеңейтеді. Қытайдағы кәсіби жеткізуші ретінде ол теңшелген шешімдерді ұсына алады.

Өндіріс процесімен таныстыру

1. Өнімнің дизайны және CAE талдауы Автокөліктің оң жақ алдыңғы есігінің сыртқы панелінің штамптау қалыбы талдау жасау және процесті оңтайландыру, ақауларды болжау және қалып өндірісінің негізін қалау үшін AutoForm сияқты кәсіби бағдарламалық құралды пайдаланады.

2. Қалып құрылымының дизайны Толық 3D дизайны UG және CATIA бағдарламалық жасақтамасы арқылы орындалады, барлық қалып жүйелерін жан-жақты қарастырады, дәлдік пен техникалық қызмет көрсетуді теңестіреді және дизайн қателерін азайтады.

3. Материалды таңдау 45# болат және Cr12MoV сияқты жоғары сапалы материалдар қалыптың жоғары беріктігі мен жоғары тозуға төзімділігін қамтамасыз ету үшін таңдалады, ұзақ мерзімді жоғары қарқынды өндіріске жарамды және сапа негізін нығайтады.

4. Дәл өңдеу: Қалыптың қызмет ету мерзімін және штамптау сапасын қамтамасыз ету үшін өрескел өңдеу, өңдеу (жоғары жылдамдықты CNC және т.б.), айна жылтырату және қатты хромдау орындалады.

5. Құрастыру және жөндеу (T0 Сынақ қалыптау): Дәл құрастырудан кейін қалып процесс параметрлерін реттеу, бірінші бөлікті тексеру, қалып пен процесті оңтайландыру және білікті өнімдердің тұрақты өндірісін қамтамасыз ету үшін машинада сыналады.

Даму тенденциялары:

1. Өте жеңіл және біріктірілген қалыптау

Жеңіл тенденциядан кейін жаңа материалдарға бейімделген қалыптар әзірленді, бөлшектердің санын азайту және тиімділік пен тұрақтылықты жақсарту үшін біріктірілген қалыптау технологиясы қабылданды.

2. Интеллектуалды және цифрлық өндіріс

Қалыптағы кіріктірілген сенсорлар сандық егіз технологиямен біріктірілген, нақты уақыттағы бақылау мен виртуалды жөндеуге мүмкіндік береді, ҒЗТКЖ циклін қысқартады және интеллектуалды жаңартуларды алға тартады.

4. Мультиматериалдар және композиттік процестер

Көп материалды автомобиль корпустарына бейімделу, композициялық процестерді қалыпқа қолдануды күшейту және болат пен алюминий сияқты әртүрлі материалдарды өңдеуге бейімділігін жақсарту.

4. Аддитивті өндіріс және қайта өңдеу

Автокөліктің оң жақ алдыңғы есігінің сыртқы панелін штамптау қалыбы өндіріс тиімділігін арттыру үшін металл 3D басып шығаруды пайдаланады және жасыл даму тұжырымдамасын бейнелейтін лазерлік қайта өңдеу сияқты технологиялар арқылы қалыптың қызмет ету мерзімін ұзартады.

Жиі қойылатын сұрақтар

1-сұрақ: Автокөліктің оң жақ алдыңғы есігінің сыртқы панелінің штамптау қалыбында әдетте қандай материалдар қолданылады?

A1: Қалып негізі әдетте жоғары сапалы көміртекті құрылымдық болатты (мысалы, 45#) және легирленген құрылымдық болатты (мысалы, 42CrMo) пайдаланады. Жұмыс беттері жоғары беріктік, жоғары тозуға төзімділік және жоғары беріктікті қамтамасыз ету үшін жоғары көміртекті, жоғары хромды аспаптық болатты (мысалы, Cr12MoV, SKD11) немесе ұнтақ металлургиялық болатты (мысалы, CPM-VANADIS 6) пайдаланады. Кейбір жоғары сапалы қалыптарда цементтелген карбид немесе керамикалық материалдар да қолданылады.

2-сұрақ: Автокөліктің оң жақ алдыңғы есігінің сыртқы панелі үшін штамптау матрицасын өндіру циклі қанша уақытқа созылады?

A2: Автокөліктің оң жақ алдыңғы есігінің сыртқы панелін штамптау штампы үшін өндіру циклі әдетте өнімнің күрделілігіне, техникалық талаптарға және өндіруші компанияның мүмкіндіктеріне байланысты 8-15 айды құрайды. Оның дамуы жобалау, талдау, өңдеу, құрастыру және жөндеуді қоса алғанда бірнеше кезеңдерді қамтиды және технологияның, тәжірибенің және уақыттың шарықтау шегі болып табылады.

3-сұрақ: Оң жақ алдыңғы есіктің сыртқы панеліне арналған мөртабанның қызмет ету мерзімін қалай қамтамасыз етуге болады?

A3: Қалыптың қызмет ету мерзімін қамтамасыз етудің кілті мыналарды қамтиды: ① Жоғары сапалы штамп материалдарын және озық термиялық өңдеу процестерін таңдау; ② Дәл өңдеу және қатаң сапаны бақылау; ③ Жақсы жобаланған майлау және салқындату жүйесі; ④ Стандартталған пайдалану, техникалық қызмет көрсету және тұрақты техникалық қызмет көрсету; ⑤ Тозуды уақтылы жөндеу және қайта өңдеу. Осы кешенді шаралардың арқасында матрицаның қызмет ету мерзімі 500 000-нан 1 000 000 циклге дейін немесе одан да көп болуы мүмкін.
